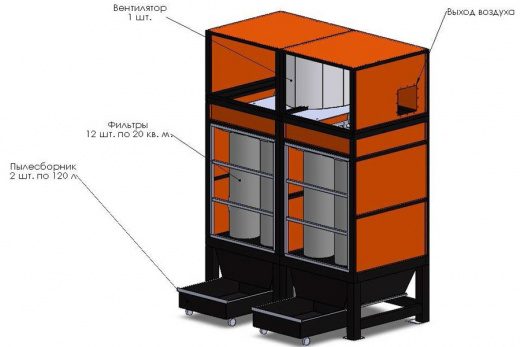

Стационарная фильтровентиляционная система модели ФВУ-18000 с автоматической очисткой фильтровальных элементов предназначена для очистки воздуха от загрязнений, различных видов пыли, образующихся в процессе сухой обработки.В комплекте с пневматической очисткой фильтров.
Воздушные сменные фильтры (картриджи), установлены внутри установки на специальных направляющих, что существенно облегчает их замену. Смена фильтров осуществляется через люки снаружи установки. Регенерация, т.е. самоочистка картриджного фильтра осуществляется с помощью сжатого воздуха, подаваемого по цеховой магистрали.
Сжатый воздух, пройдя встроенный влагомаслоотделитель, попадает в ресивер, где находится под давлением. Ресивер заперт электромеханическим соленоидным клапаном, который при открытии создают резкий воздушный импульс, встряхивающий оболочки фильтров . Твердые частицы, отделившиеся от фильтров в процессе очистки, оседают в бункере для сбора пыли. Извлечение бункера осуществляется оператором после остановки ФВУ. Управление соленоидными клапанами может осуществляться как в ручном, так и в автоматическом режиме. Корпус вентиляционного агрегата выполнен из листовой стали и покрашен порошковой краской.
В стандартный комплект поставки входит:
- встроенный вентилятор с эл. двигателем – 1 шт.
- частотный преобразователь для регулировки скорости вращения вентилятора и расхода воздуха (в зависимости от модели).
- встроенный пульт управления - 1 шт.
- промышленный контроллер управления и регулирования – 1 шт.
- встроенный ресивер сжатого воздуха с пневмосистемой - 1 комплект.
- фильтровальный элемент (полиэстер с тефлоновой мембраной ePTFE 20 кв.м) - 12 шт.
- воздухоприемный патрубок - 1 шт.
- электромагнитный соленоидный клапан.
- реле давления сжатого воздуха.
- встроенная система для отделения крупных частиц пыли и искр - 1 комплект.
- пылесборник с механизмом поджатия - 1 шт.
- встроенный влагомаслоотделитель и манометр сжатого воздуха - 1 шт.
- нормативно-техническая документация оборудования - 1 экз.
Технические характеристики
- Производительность: 18000 куб.м/ч.
- Давление вентилятора: 900-1700 Па.
- Тип вентилятора: центробежный, двухстороннего всасывания с клиноременной передачей (встроен в корпус).
- Номинальная мощность эл. двигателя: 11 кВт.
- Активная фильтрующая поверхность: 240 кв.м (всего 12 фильтров, один фильтр - 20 кв.м).
- Напряжение: 380 В.
- Давление сжатого воздуха: 5,0-6,0 атм (без механического и масляного загрязнения).
- Способ очистки: пневматический.
- Вход воздуха: 710 мм (сзади/сбоку).
- Выход воздуха: 715х715 (сбоку/сверху).
- Пылесборник: 2х120 л.
- Управление механизмом поджатия пылесборника: механическое.
- Эффективность очистки сварочных аэрозолей: 99,5 %.
- Уровень шума: 70 дБ.
- Фильтровальный материал: полиэстер с политетрафторэтиленовой мембраной (ePTFE) .
- Класс фильтрации: F9.
- Габаритные размеры: 2400х1700х3500 мм.
- Масса: 1250 кг.
Все размеры могут быть скорректированы под индивидуальный проект.
