Фильтровентиляционная установка ФВУ-1 РК предназначена для удаления загрязненного воздуха из зоны сварки, шлифовки, лазерной и плазменной резки и его последующей очистки.

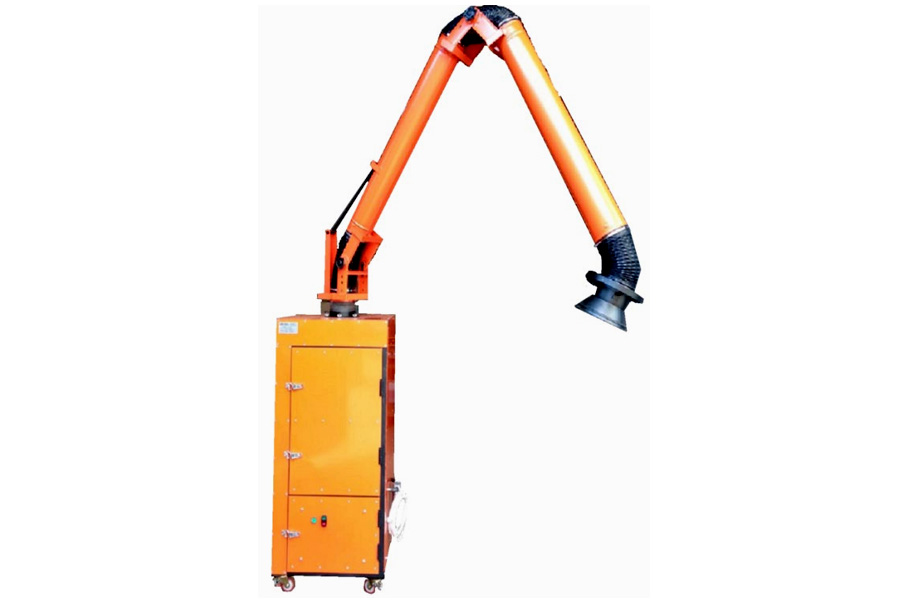

Фильтровентиляционная установка ФВУ-1 РК состоит из корпуса, к верхней части которого крепится поворотно-вытяжное устройство, через которое осуществляется забор загрязненного воздуха из зоны сварки. Возможен вариант установки поворотно-вытяжного устройства на стену, с подключением к установке гибким рукавом. Радиус действия ПВУ обычно составляет 2 м, но опционально этот параметр может меняться в ту или иную сторону. ПВУ снабжена собственным искрогасителем.
Фильтровентиляционная установка имеет две степени очистки. Загрязненный воздух, удаляемый через ПВУ проходит вначале через металлический предфильтр, одновременно выполняющий функцию искрогасителя, затем поступает в картриджный фильтр, находящийся так же в верхней части ФВУ-1 РК. Картриджный фильтр, установлен внутри устройства на специальных направляющих, что существенно облегчает его замену. Смена картриджного фильтра осуществляется через дверцу в передней части фильтра.
Регенерация, т.е. очистка картриджного фильтра осуществляется с помощью сжатого воздуха, создаваемого с помощью встроенного без масляного компрессора. Сжатый воздух, подаваемый из компрессора, попадает в ресивер, где находится под давлением. Ресивер заперт электромеханическим соленоидным клапаном, который при открытии создаёт короткий, резкий воздушный импульс, встряхивающий оболочку фильтра. Твердые частицы, отделившиеся от фильтра в процессе очистки, оседают в поддоне, расположенном в отсеке с фильтром.
При падении давления в системе, встроенный компрессор включается автоматически. Управление соленоидными клапанами может осуществляться как в ручном, так и в автоматическом режиме, по желанию Заказчика. В нижней части устройства находится вентилятор, который создает разряжение необходимое для работы оборудования. Опционально в цепь питания вентилятора может быть установлен частотный преобразователь, с помощью которого меняются обороты вентилятора и, соответственно, производительность всей системы. Преимущество этой опции в том, что при уменьшении числа оборотов вентилятора, уменьшается уровень шума, а производительность установки такова, что ее далеко не всегда нужно включать на полную мощность. Корпус фильтровентиляционной установки, для удобства ее перемещения, оборудован четырьмя колесными опорами.
Технические характеристики
- Напряжение: 220/380 В (на выбор).
- Мощность вентилятора: 1,1/1,5 кВт (на выбор).
- Максимальный расход воздуха: 1200/2400 куб.м/час (на выбор).
- Рабочее давление сжатого воздуха: 5,0-5,5 атм.
- Наличие пульта управления: да.
- Расположение картриджа: вертикальное/горизонтальное (на выбор).
- Тип фильтрующего элемента: картриджный сменный.
- Количество фильтров: 1/2 (зависит от выбранной мощности вентилятора).
- Площадь активной фильтрующей поверхности: 12/24 кв.м (зависит от выбранной мощности вентилятора).
- Тип фильтрующего материала: полиэстер.
- Класс фильтрации по ГОСТ Р ЕН 779-2014 (DIN EN 779-93): F9.
- Класс фильтрации по DIN EN 60335-2-69: М.
- Уровень шума: не более 66/75 дБА (зависит от выбранной мощности вентилятора).
- Диаметр входного отверстия под патрубок: 160 мм.
- Количество входных отверстий под патрубок: 1.
- Поворотно-вытяжное устройство (ПВУ): 2,0/3,2/4,0 м.
- Степень защиты по ГОСТ 14254-80: IP54.
- Мощность компрессора:1,1 кВт.
- Развиваемое рабочее давление: 8-10 бар.
- Тип компрессора: безмасляный.
- Режим работы: продолжительный.
- Габаритные размеры: 750х800х1600/775х888х1520.
- Масса: 160 кг.
Дополнительные опции
- Возможность установки частотного преобразователя.
- Замена фильтра на угольный.
- Возможность установки двух вытяжных устройств ø160 мм или одного ø200 мм и второго ø160 мм.
