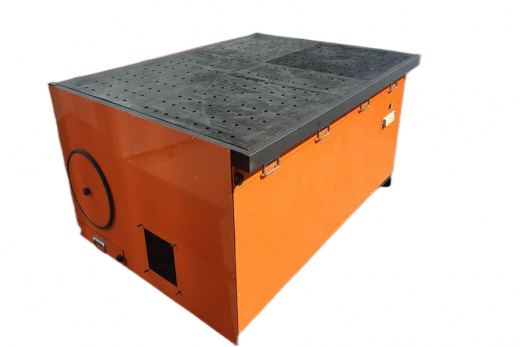

Стол шлифовально-зачистной СШЗ-02БТС состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов и защитного экрана с освещением.
Рабочая поверхность стола СШЗ-02БТС, на которой производятся зачистные работы, выполнена из резинового настила толщиной 25 мм с перфорированными сквозными отверстиями, через которые производится отбор загрязненного воздуха с рабочей поверхности стола. Резиновый настил на рабочей поверхности стола СШЗ-02БТС предотвращает проваливание деталей в собирающий контейнер и исключает механические повреждения обрабатываемой детали.
Загрязненный воздух от процесса зачистки удаляется с поверхности стола СШЗ-02БТС через отверстия в резиновом настиле, проходит через искрогаситель и воздуховоды, присоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходную решетку на задней стенке стола.
Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности выполняемых на столе СШЗ-02БТС зачистных работ.
Для нормального функционирования система очистки требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм.
Стол СШЗ-02БТС может дополнительно комплектоваться дифференциальным манометром для проверки потери давления на фильтрующей кассете.
Технические характеристики
- Размер рабочей поверхности: 1800х1400 мм.
- Материал рабочей поверхности: резиновый настил толщиной 25 мм/чугунные колосники.
- Система вентиляции: встроенная (через рабочую поверхность).
- Количество встроенных вентиляторов: 2.
- Мощность одного вентилятора: 1,5 кВт.
- Производительность одного вентилятора: 2500 м.куб/час.
- Питание: 380 В.
- Габаритные размеры: 1800х1400х875 мм.
- Масса: 300 кг.
Дополнительные опции
- Система фильтрации.
- Система самоочистки фильтров.
- Установка фильтров (2 шт).
- Установка системы регенерации.
- Установка всасывающего козырька.

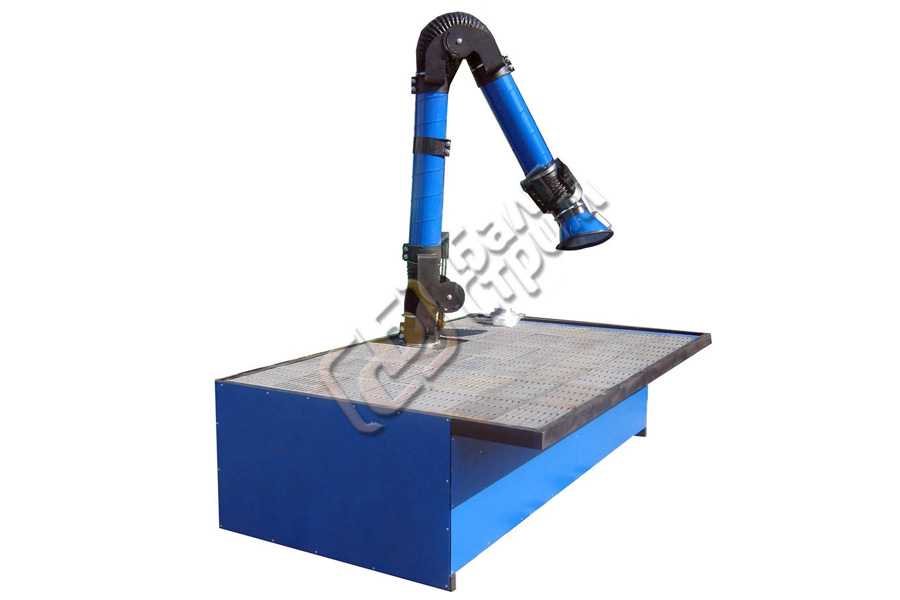

- Установка подъемно-вытяжного устройства (ПВУ).
- Установка компрессора для регенерации фильтров.
- Установка угольного фильтра .
- Установка дифференциального манометра.
- Установка защитного экрана.
- Установка поддона под рабочей поверхностью.
- Установка стальной рабочей поверхности.
