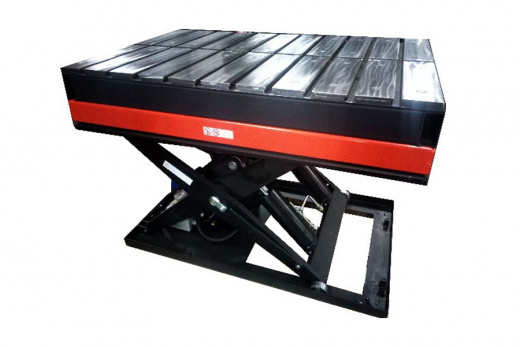

Стол сварочно-сборочный СГПР предназначен для обработки средне- и крупногабаритных изделий и оборудован гидроприводом.
Основным элементом стола является чугунная платформа с пазами Т-образной формы, перемещающаяся в вертикальной плоскости посредством системы рычагов и гидравлических цилиндров. Пазы надежно фиксируют заготовку у рабочей поверхности, а перемещение платформы позволяет выполнять сварочно-сборочные работы по всей высоте заготовки с одной установки.

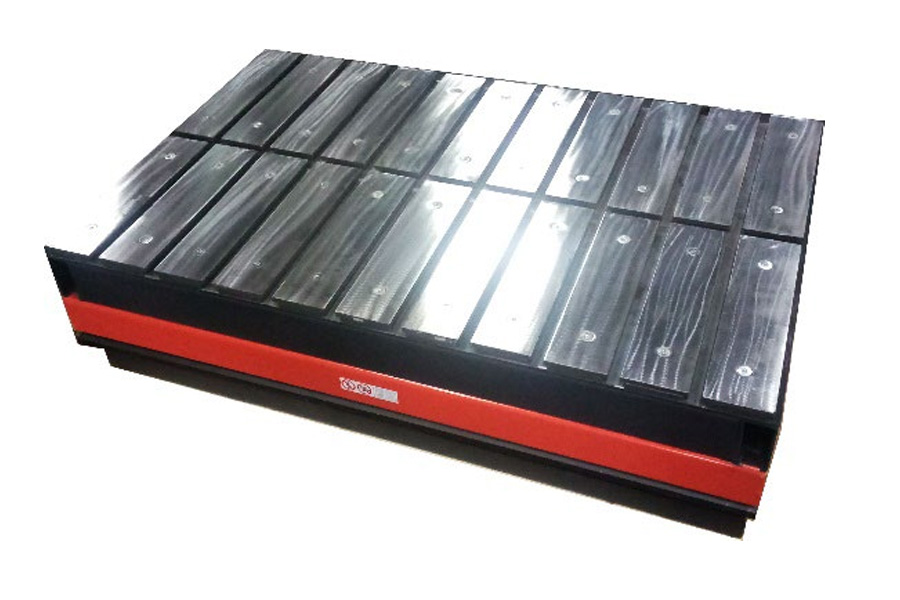

Рабочая плита представляет собой систему пластин из чугуна (другие варианты – из стали или алюминия), присоединенных к подложке. Сборка пластина из серого чугуна + подложка образуют между собой систему Т-образных пазов, с помощью которых производится установка рабочей оснастки на стол.
Приводится в движение (вверх/вниз) с помощью пульта управления, имеющего четыре кнопки (расположение сверху вниз):
- Аварийная остановка;
- Блокировка;
- Движение вверх;
- Движение вниз.
Технические характеристики
- Габаритные размеры рабочей поверхности стола: 1300х800 мм.
- Материал рабочей поверхности (плит) сварочно-сборочного стола: чугун/сталь/алюминий.
- Толщина пластины: 9 мм.
- Отклонение от плоскостности рабочей поверхности стола на 1 м длины: 0,5 мм.
- Равномерно-распределенная нагрузка на плоскость стола: 2000 кг.
- Мощность двигателя подъема: 1,5 кВт.
- Габаритные размеры стола:1300х800х350 мм.
- Масса: 450 кг.
- Питание: 380 В.
Возможно изготовление столов любых размеров, а также с алюминиево-медной поверхностью!
