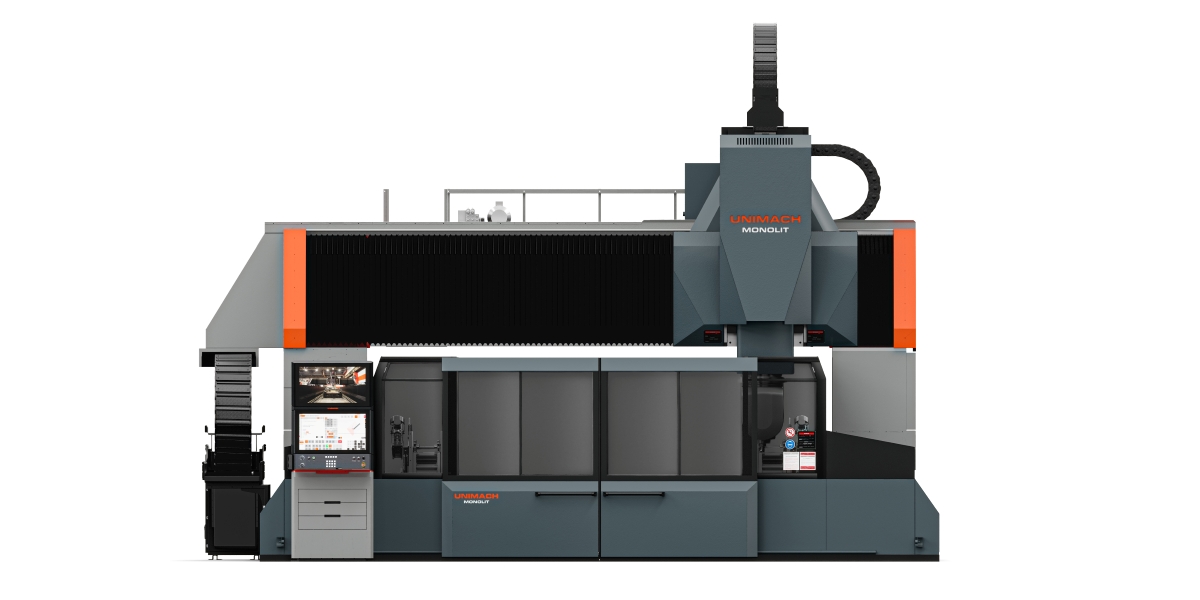

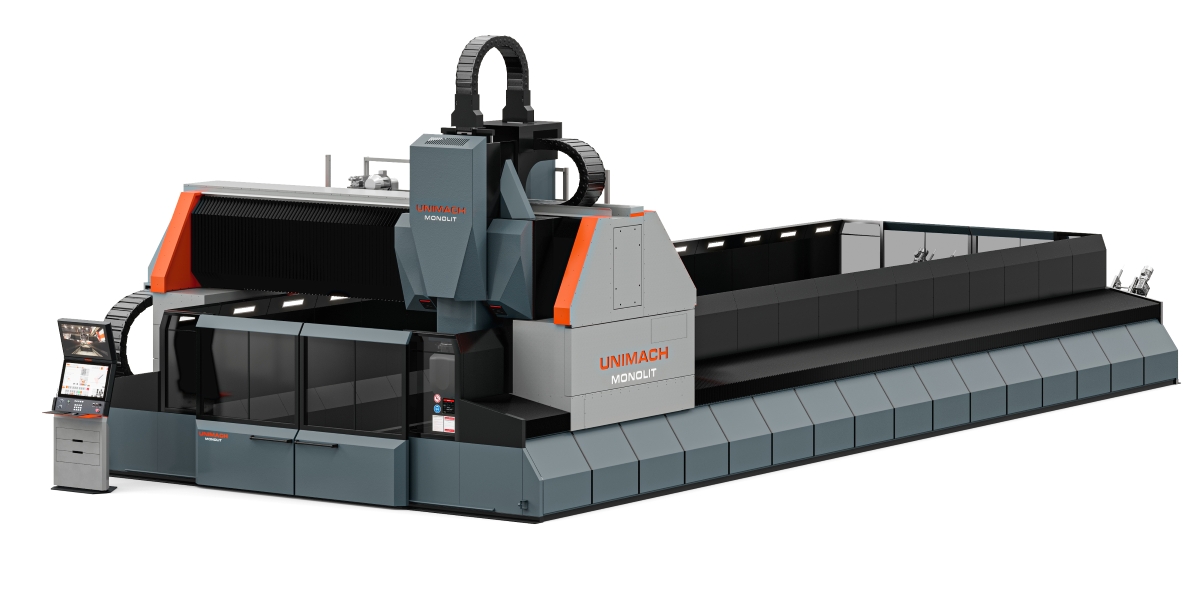

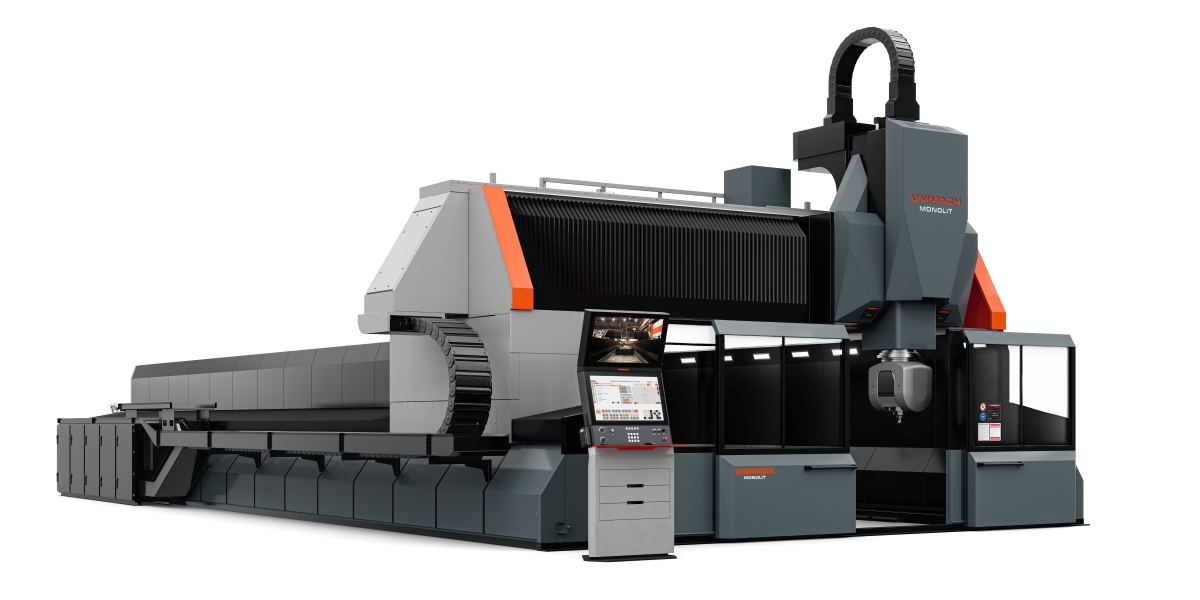

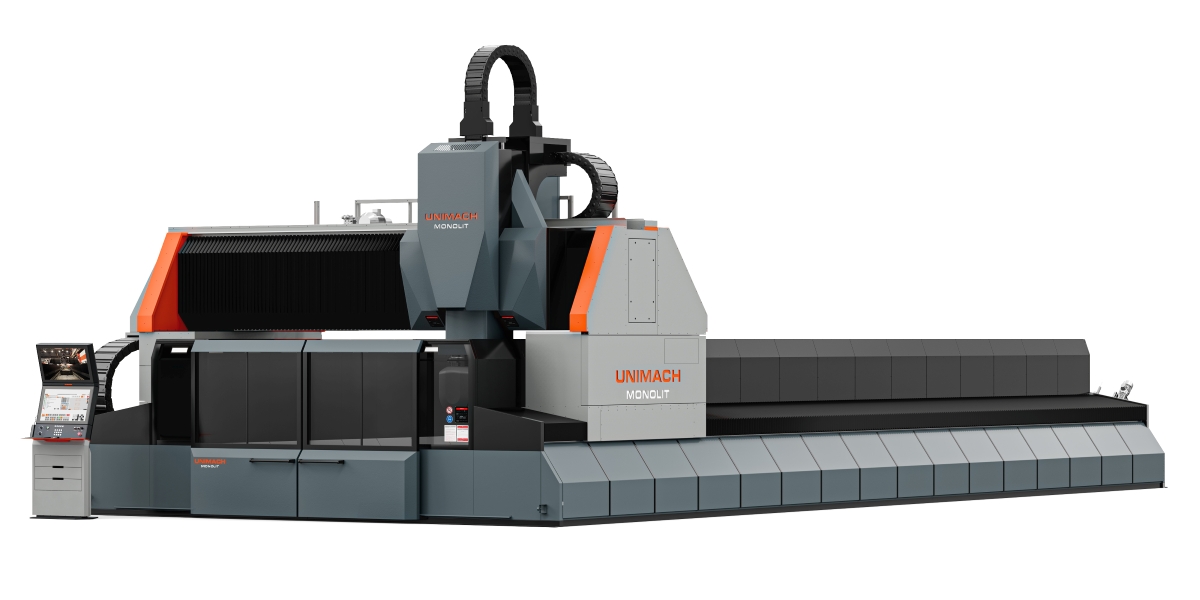

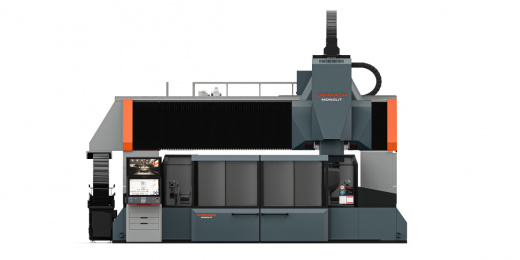

Фрезерный станок для крупногабаритных изделий MONOLIT

Максимальные размеры обрабатываемых заготовок составляют 11 500 × 4000 × 1500 мм.

В зависимости от установленной рабочей головки этот обрабатывающий центр может выполнять трех- или пятиосевую обработку.

Возможности станка

• Обработка сталей и сплавов твердостью до 55 HRC включительно;
• Обработка заготовок различных типов: проката, отливок, поковок и других;
• Фрезерование плоскостей, пазов, карманов, лысок, уступов и контуров;
• Трехосевая обработка простых деталей;
• Пятиосевая обработка деталей со сложными криволинейными поверхностями;
• Фрезерование с точностью до 0,05 мм и шероховатостью до Ra 0,8;
• Изготовление резьб большого диаметра методом резьбофрезерования;
• Сверление, развертывание и другие виды обработки осевым инструментом;
• Расточка отверстий чистовыми расточными головками.

Стандартная комплектация

• Система автоматической смены инструмента;
• Система подачи СОЖ под высоким давлением;
• Система очистки СОЖ;
• Автоматическая система смазки;
• Жидкостное охлаждение шпинделя;
• Программное обеспечение собственной разработки.

Основные параметры

• Ход по оси X, мм: 11 500
• Ход по оси Y, мм: 3500
• Ход по оси Z, мм: 1000
• Расстояние от стола до торца шпинделя, мм: 1700
• Повторяемость, мм: 0,02
• Скорость холостого хода по осям X и Y, м/мин: 18
• Размер стола, мм: 3000 × 10 500
• Максимальная нагрузка на стол, кг/м²: 15 000

Трехосевая версия

• Мощность электрошпинделя, кВт: 22
• Крутящий момент, Н·м: 140
• Максимальная скорость вращения, об/мин: 6000
• Тип патрона: BT50-45

Пятиосевая версия

Электрошпиндель

• Мощность, кВт: 62,8
• Крутящий момент, Н·м: 200
• Максимальная скорость вращения, об/мин: 12 000
• Тип патрона: HSK A100

Поворотная ось C

• Угол поворота: ±360°
• Номинальный / максимальный крутящий момент, Н·м: 688 / 1250
• Максимальный удерживающий момент, Н·м: 4000
• Скорость движения, об/мин: 30

Поворотная ось A

• Угол поворота: ±110°
• Номинальный / максимальный крутящий момент, Н·м: 782 / 1414
• Максимальный удерживающий момент, Н·м: 4000
• Скорость движения, об/мин: 30
