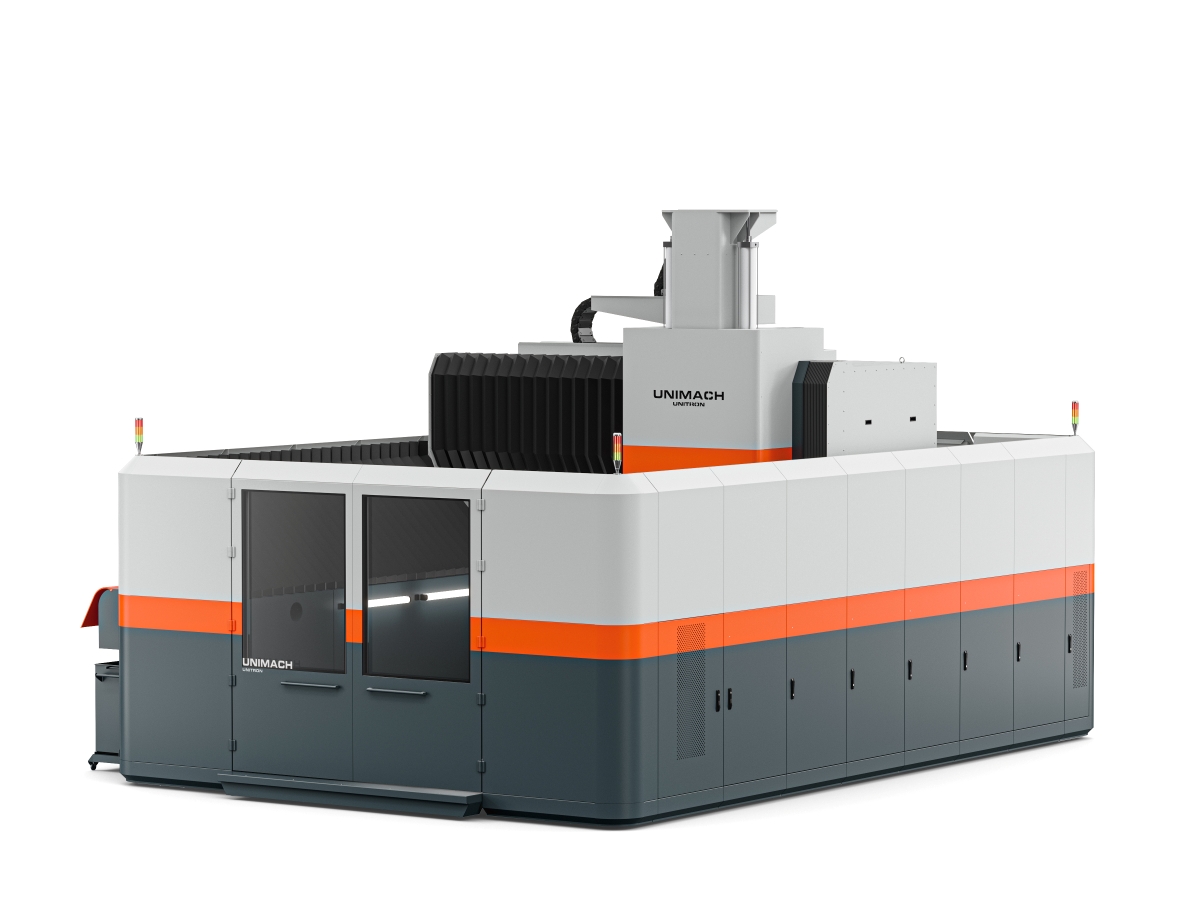

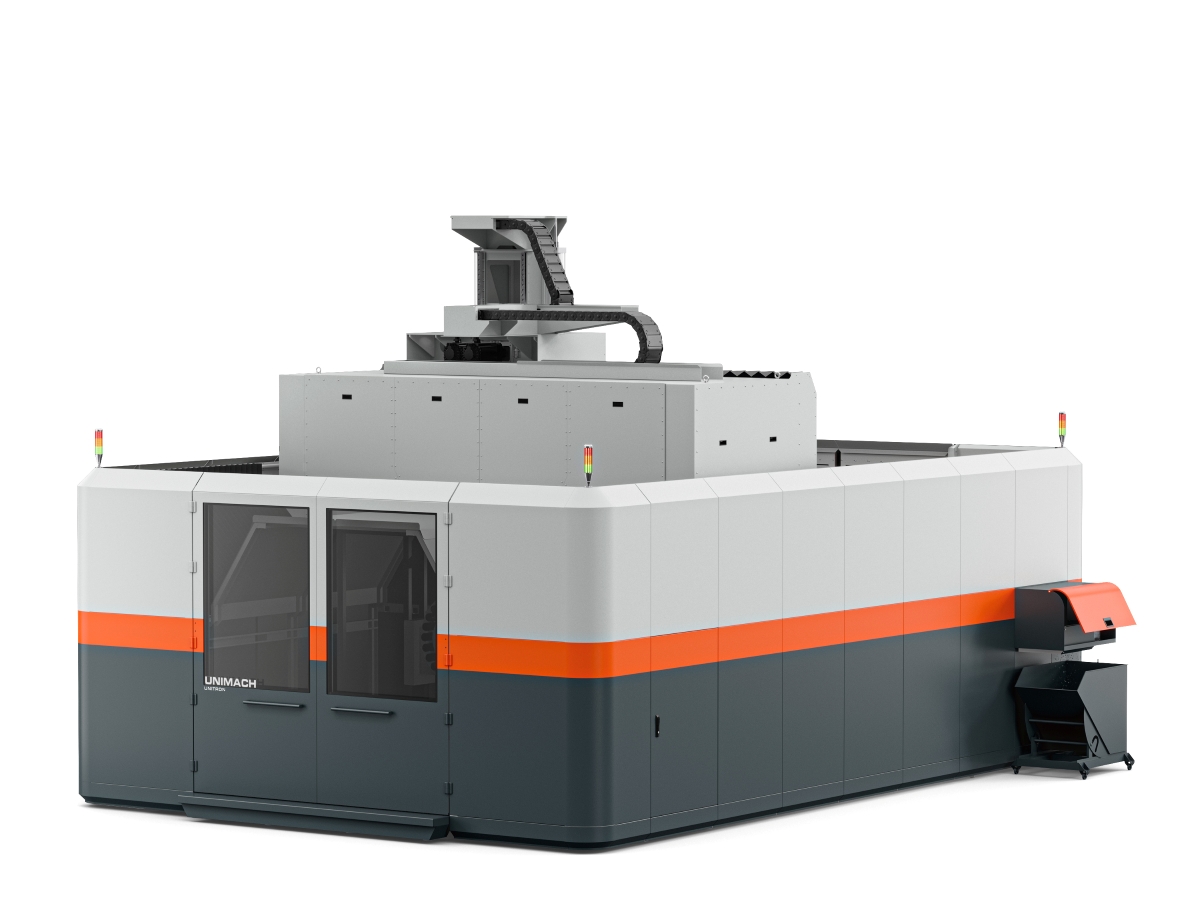

Фрезерный центр UniTron S

UniTron S — портальный обрабатывающий центр с числовым программным управлением, предназначенный для точной трех-, 3+2- и пятиосевой обработки крупногабаритных деталей из цветных металлов, сплавов и композитных материалов. Фрезерование сталей выполняется с применением технологии высокоскоростной обработки.

Конструкция и особенности

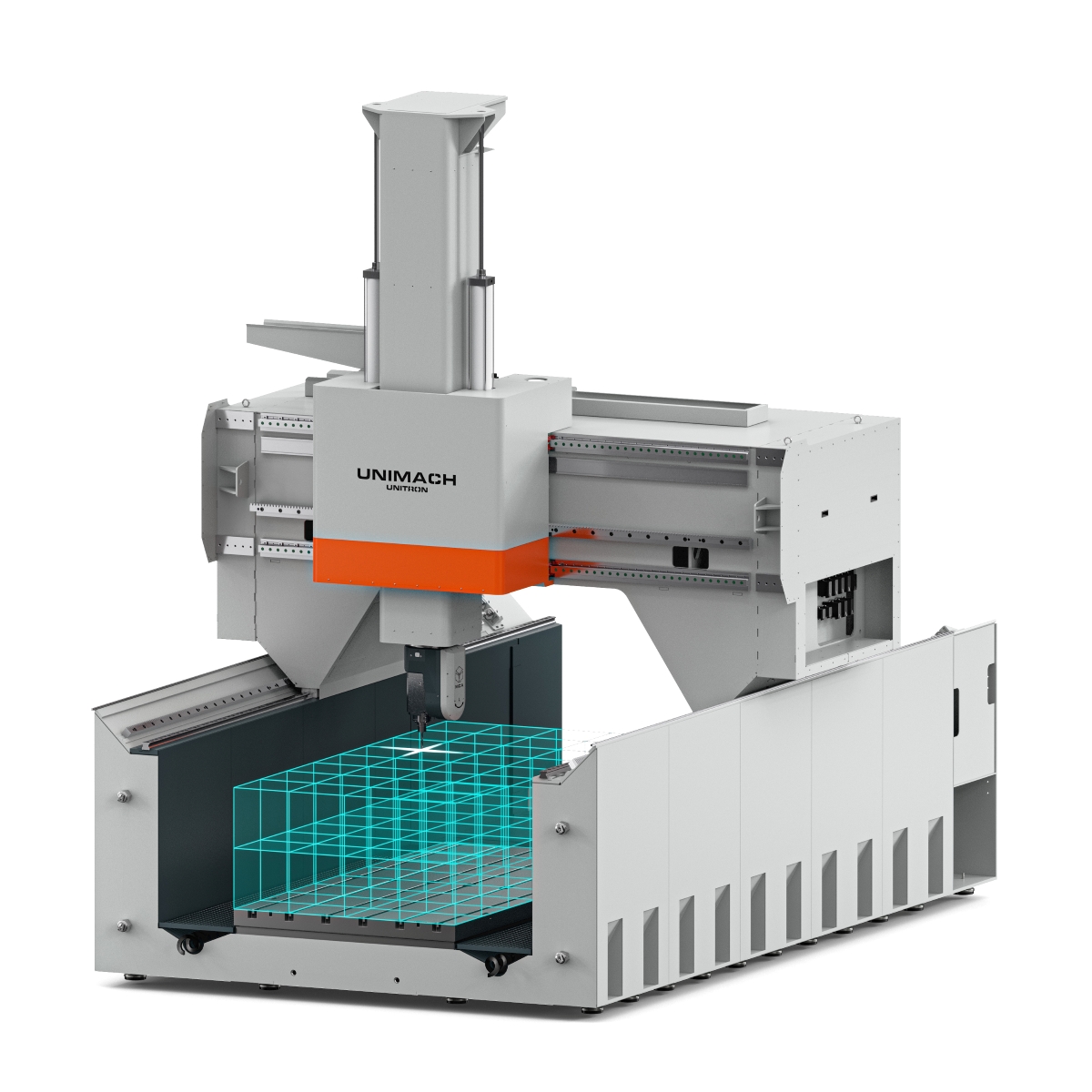

Основой станка является жесткая сварная станина, заполненная синтетическим гранитом. Конструкция разработана с использованием CAE-анализа в программном комплексе ANSYS. Такое решение позволяет сочетать высокую жесткость и виброустойчивость с относительно небольшой массой, а также обеспечивать высокие динамические характеристики станка.

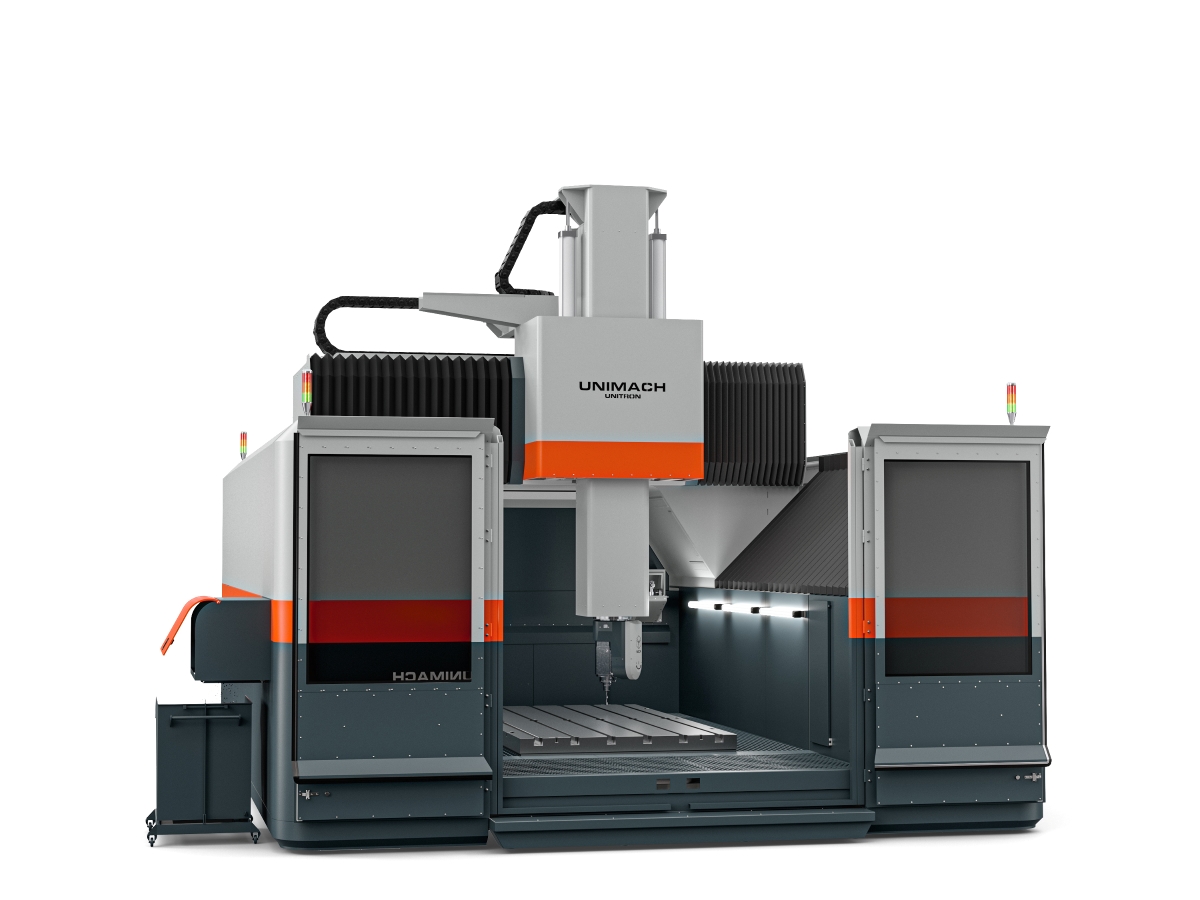

Фрезерный центр оснащается пятиосевой системой ЧПУ UNIMILL собственной разработки. Это снижает зависимость от зарубежных поставщиков и обеспечивает удобное управление всеми функциями оборудования. Портальная компоновка позволяет примерно в два раза сократить площадь, занимаемую станком, по сравнению с центрами с подвижным столом. Рабочий стол объединен с колоннами в единую конструкцию, благодаря чему его максимальная нагрузка увеличивается в два раза без снижения скорости обработки.

UniTron S не требует специального фундамента для монтажа и пусконаладки, что сокращает сроки установки и ввода оборудования в эксплуатацию.

Обрабатываемые материалы

• Стали, включая нержавеющие и инструментальные;
• Цветные металлы: алюминий, титан, медь;
• Сплавы;
• Композитные материалы.

Области применения

• Авиастроение и ракетостроение — панели фюзеляжа, шпангоуты, лопатки.
• Судостроение — гребные винты, корпусные детали, подшипники.
• Энергетическое машиностроение — корпуса турбин и генераторов.
• Автомобилестроение — пресс-формы, штампы и кузовная оснастка.
• Моделирование и прототипирование крупногабаритных изделий.
• Тяжелое машиностроение — производство технологического оборудования.

Основные операции

• Фрезерование плоских и объемных контуров;
• Сверление, зенкерование и развертывание отверстий;
• Нарезание резьбы, в том числе с использованием приводного инструмента;
• Чистовая обработка с высоким качеством поверхности;
• Обработка сложнопрофильных деталей за одну установку благодаря пятиосевой головке.

Базовая комплектация

• Пятиосевая система ЧПУ UNIMILL с функциями 3+2 и RTCP;
• Двухосевая наклонно-поворотная фрезерная головка Pija AC30;
• Линейные роликовые направляющие по осям X, Y и Z;
• Оптические энкодеры линейных и поворотных осей;
• Магазин инструмента HSK-A63 на 24 позиции;
• Автоматическая система смазки;
• Стойка управления с двумя экранами и возможностью вывода изображения с камер наблюдения;
• Беспроводной пульт управления типа «маховичок» с графическим дисплеем;
• Электрошкаф с кондиционером;
• Фильтры подготовки воздуха;
• Система подачи СОЖ;
• Система гидравлического уравновешивания шпинделя;
• Водяное охлаждение шпинделя;
• Гофрированная защита осей X, Y и Z;
• Двойной шнек для отвода стружки и ленточный конвейер;
• Полная кабинетная защита без крыши;
• Четыре камеры наблюдения за рабочей зоной;
• Воздушный пистолет в зоне обработки;
• Пистолет подачи СОЖ в зоне обработки.

Технические характеристики

Рабочая зона

• Перемещения по осям X/Y/Z, мм: 3000 × 1600 × 1000
• Расстояние между колоннами, мм: 2500
• Расстояние от стола до торца шпинделя, мм: 50–1050
• Поворот шпинделя по оси C: ±360°
• Наклон шпинделя по оси A: ±105°

Рабочий стол

• Размеры стола, мм: 3000 × 1500
• Максимальная нагрузка на стол, т: 10
• Продольные Т-образные пазы, шт./мм: 6 / 28

Магазин инструмента

• Количество инструментальных позиций: 24
• Максимальный диаметр инструмента, мм: 80
• Максимальная длина инструмента, мм: 250
• Максимальная масса инструмента, кг: 8

Шпиндель

• Максимальная частота вращения, об/мин: 18 000
• Крутящий момент S1/S6, Н·м: 90 / 111
• Конус шпинделя: HSK-A63
• Мощность S1/S6, кВт: 56 / 70

Перемещения

• Скорость перемещения при резании по осям X, Y и Z, мм/мин: 0–20 000
• Скорость холостых перемещений, мм/мин: 30 000
• Скорость вращения оси C, об/мин: 60
• Скорость вращения оси A, об/мин: 60

Точность

• Точность позиционирования X/Y/Z, мм: 0,016 / 0,012 / 0,012
• Повторяемость позиционирования X/Y/Z, мм: 0,012 / 0,012 / 0,010
• Точность позиционирования A/C, угл. сек.: ±5 / ±5
• Повторяемость позиционирования A/C, угл. сек.: ±3 / ±3

ЧПУ и потребление

• Модель ЧПУ: UNIMILL 5x
• Одновременно управляемые оси: 5
• Потребляемая мощность, кВт: 150
• Давление сжатого воздуха, МПа: 0,7–0,85

Габариты и масса

• Длина × ширина, мм: 7400 × 4950
• Высота, минимальная/максимальная, мм: 4350 / 5850
• Масса, кг: 45 000
