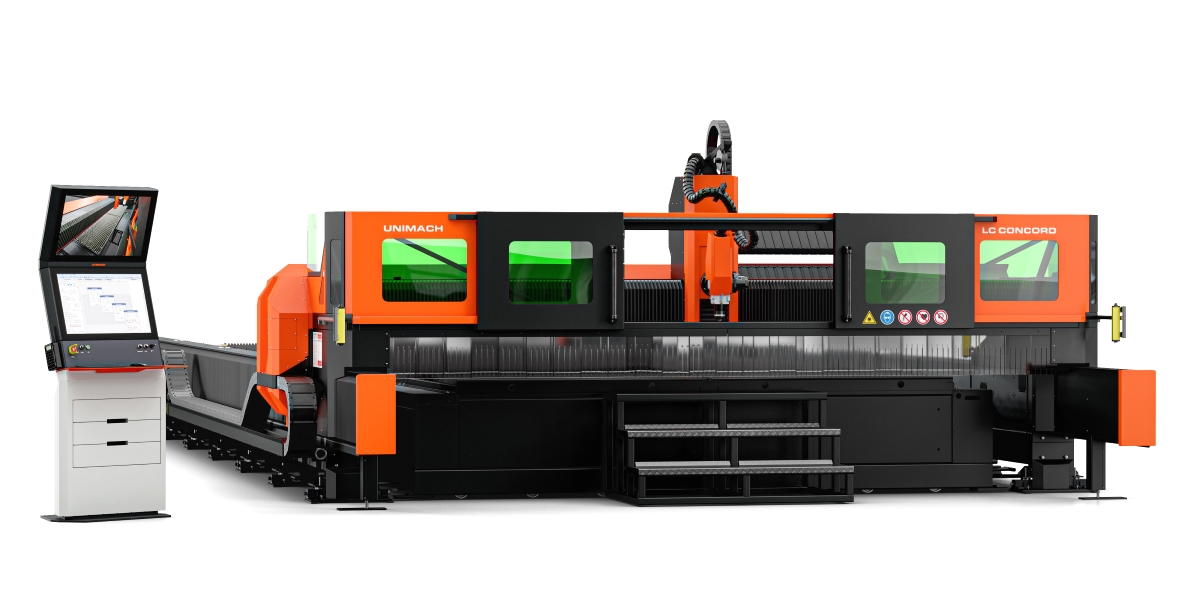

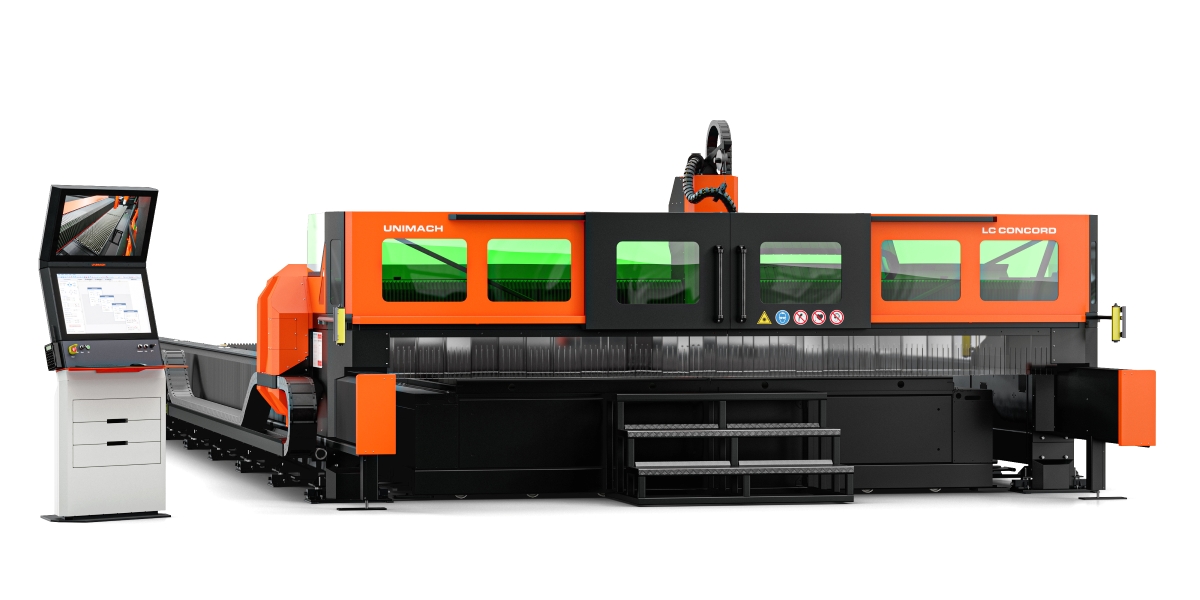

Станок лазерной резки листовых металлов LC Concord

Оборудование отличается увеличенной рабочей зоной и возможностью установки опциональной поворотной оптической головки. Это позволяет выполнять лазерный раскрой в пяти координатах.

Станок подходит для обработки крупноформатных металлических заготовок и может применяться в судостроении, авиастроении, автомобилестроении и других отраслях промышленности.

Оборудование UNIMACH производится на предприятии в Санкт-Петербурге с использованием комплектующих собственного производства. На станок имеется заключение Минпромторга России, подтверждающее производство на территории РФ. Осуществляется доставка оборудования по всей России.

Варианты исполнения

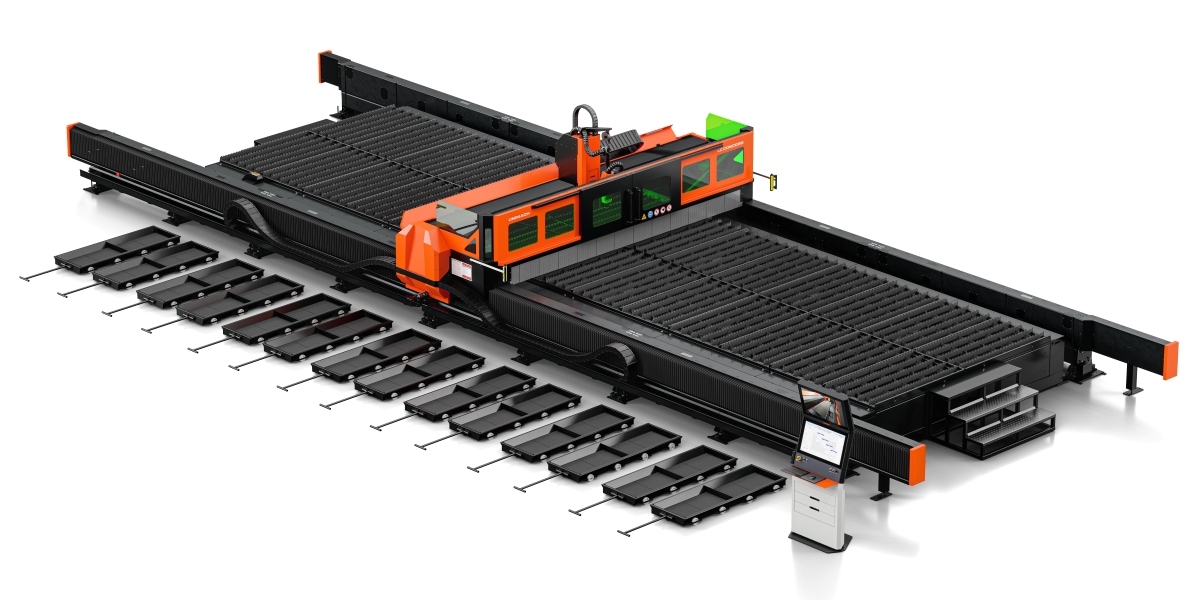

Станок LC Concord выпускается в различных конфигурациях. Возможные размеры рабочей зоны:

• Длина: 12 000, 24 000 или 36 000 мм;
• Ширина: от 2400 до 3500 мм.

Преимущества LC Concord

• Линейные приводы осей X и Y — высокая надежность, минимальный износ и отсутствие люфта при перемещении.

• Прямая система измерения — точное позиционирование и стабильная повторяемость реза.

• Система охлаждения «вода/воздух» — эффективное охлаждение станка и лазерного излучателя.

• Зональное дымоудаление — эффективный отвод дыма при сниженных требованиях к вентиляции.

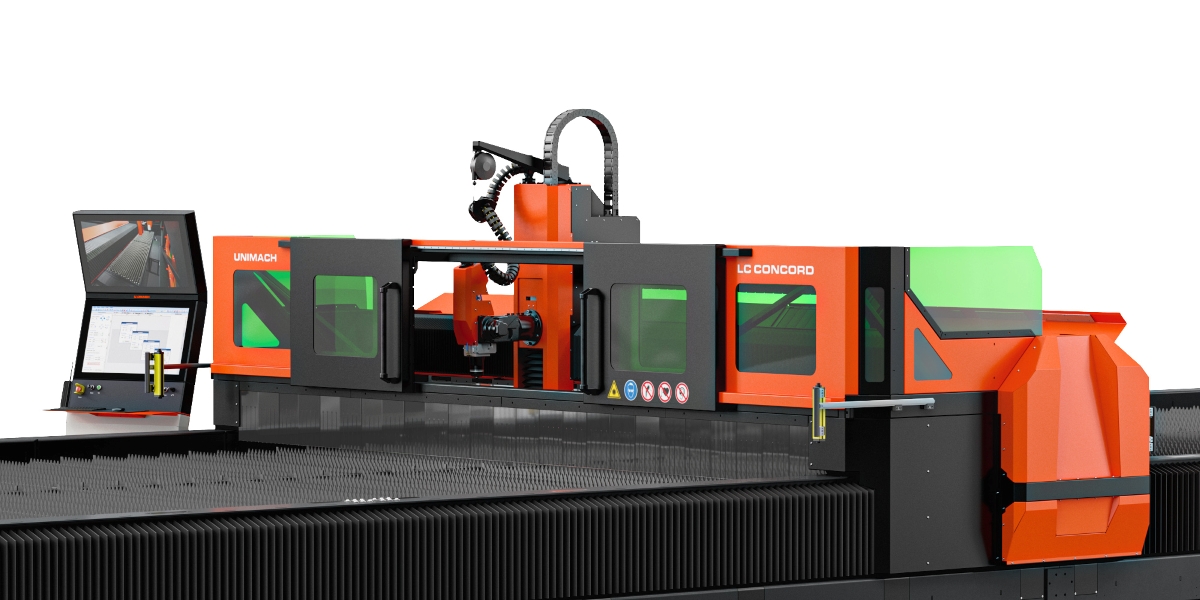

• Поворотная 3D-головка — возможность резки в пяти плоскостях и формирования фасок V, A, Y, X и K.

• Усиленный композитный портал — высокая жесткость и точность при работе с крупноформатными заготовками.


Базовая комплектация

• Усиленная модульная фрезерованная станина;
• Портальная координатная система;
• Усиленный композитный портал;
• Высокоточные линейные двигатели;
• Зональная система дымоудаления с автоматическим переключением зон;
• Иттербиевый волоконный лазер VPG Laserone;
• Система охлаждения «вода/воздух» — чиллер;
• Лазерная оптическая головка LH-201;
• Операторская стойка;
• Программное обеспечение UniCut;
• Система машинного зрения UniVision;
• Пульт дистанционного управления;
• Вытяжной вентилятор в шумопоглощающем кожухе;
• Комплект запасных частей и принадлежностей;
• Пусконаладочные работы;
• Обучение персонала.

Общие параметры для модели LC Concord

• Размер рабочей зоны, мм: 12 000 × 3500

• Масса, не более, кг: 30 300

• Точность позиционирования*, мм: ±0,05


* Значение указано при измерении на участке длиной 1 м.

Источник лазерного излучения

• Тип источника: Иттербиевый волоконный лазер VPG Laserone

• Мощность, Вт: 6000–60 000


Максимальная толщина обрабатываемого металла

• Сталь: до 120 мм

• Алюминий: до 100 мм

• Нержавеющая сталь: до 150 мм


Скорость и ускорение

Скорость перемещения: до 270 м/мин
Ускорение: до 2,5 G
