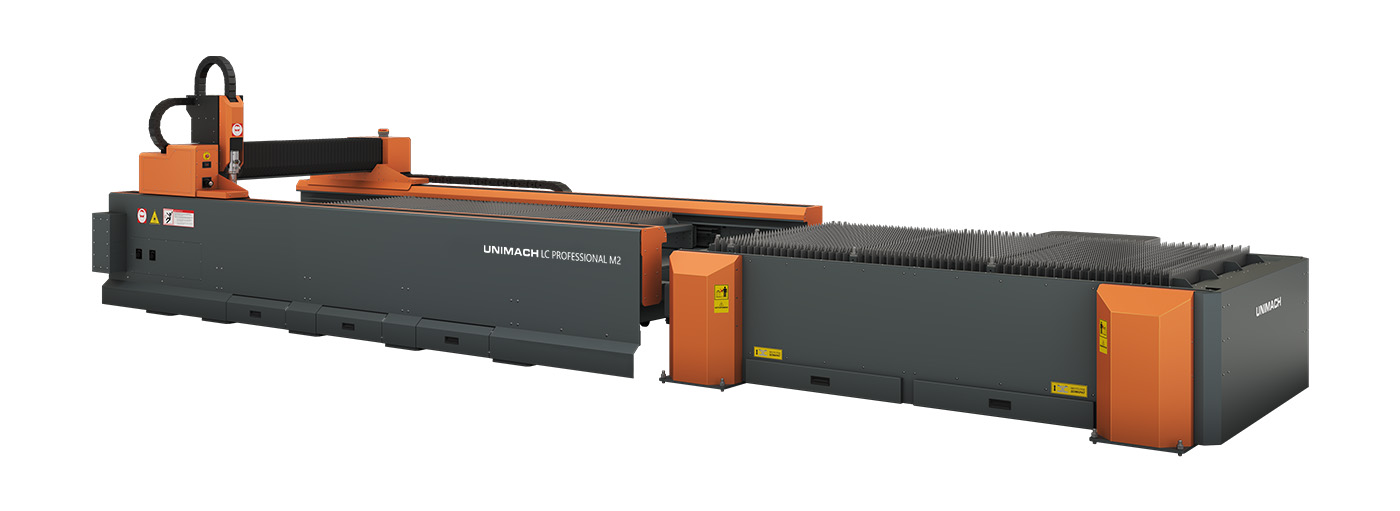

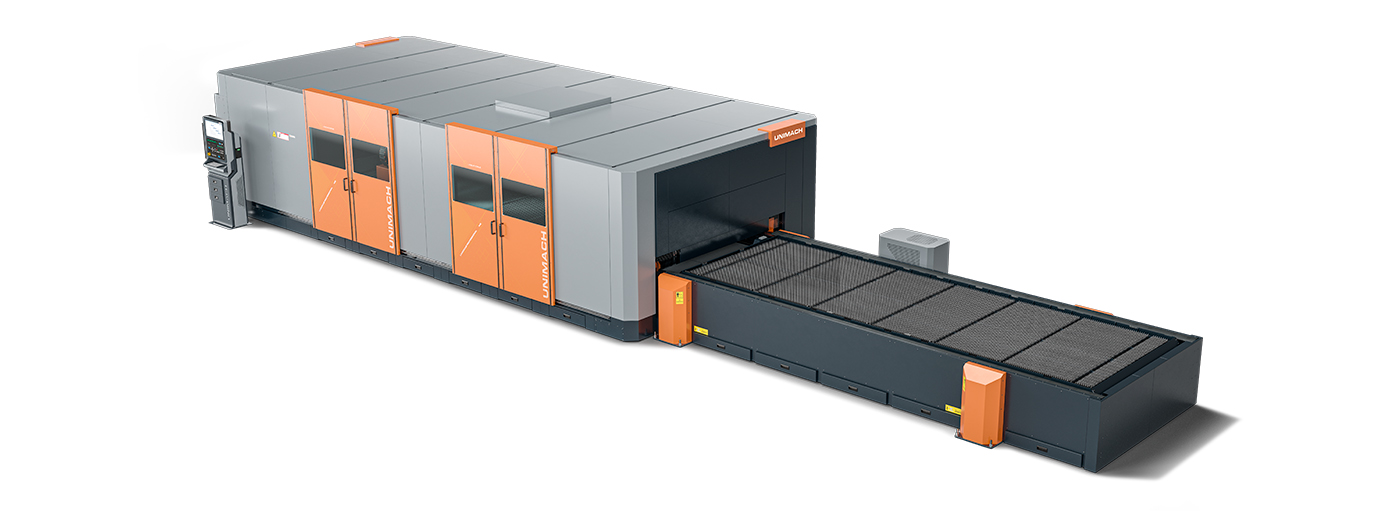

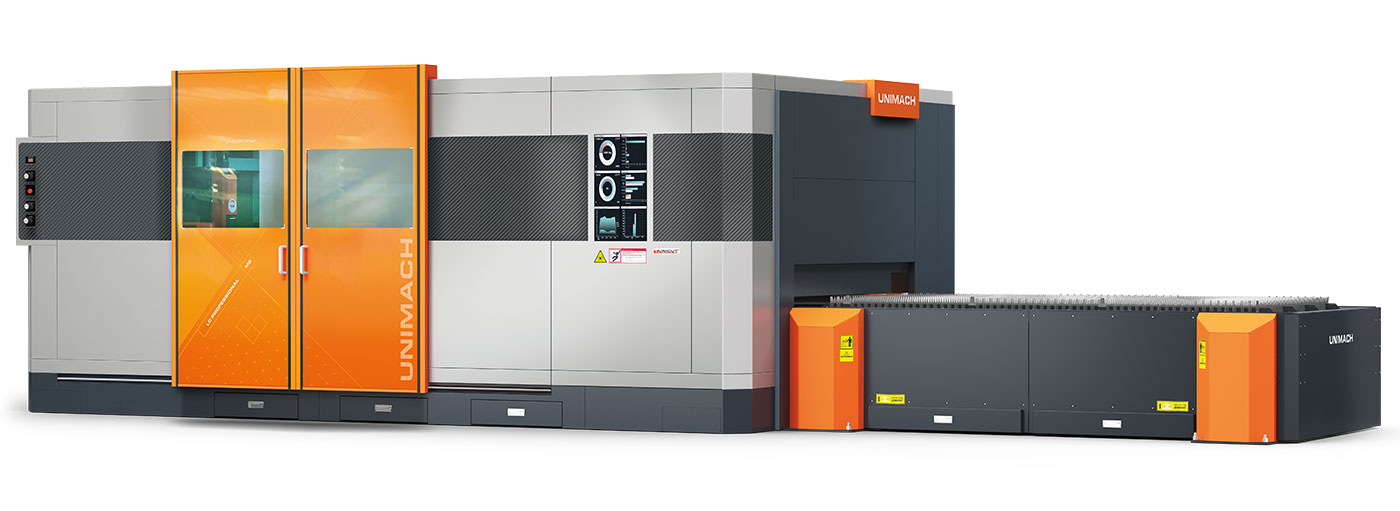

Станок лазерной резки листовых металлов LaserCut FO Professional M2

Серия установок лазерной резки LC Professional M2 спроектирована с учетом опыта поставки более чем 500 станков. Новая серия станков предоставляет пользователю беспрецедентную функциональность, высокую производительность и отличную эргономику.

Станки "Юнимаш" изготавливаются на предприятии в Санкт-Петербурге из комплектующих собственного производства. Имеется Заключение Минпромторга о подтверждении производства на территории РФ. Осуществляется доставка, монтаж и ПНР по всей России.

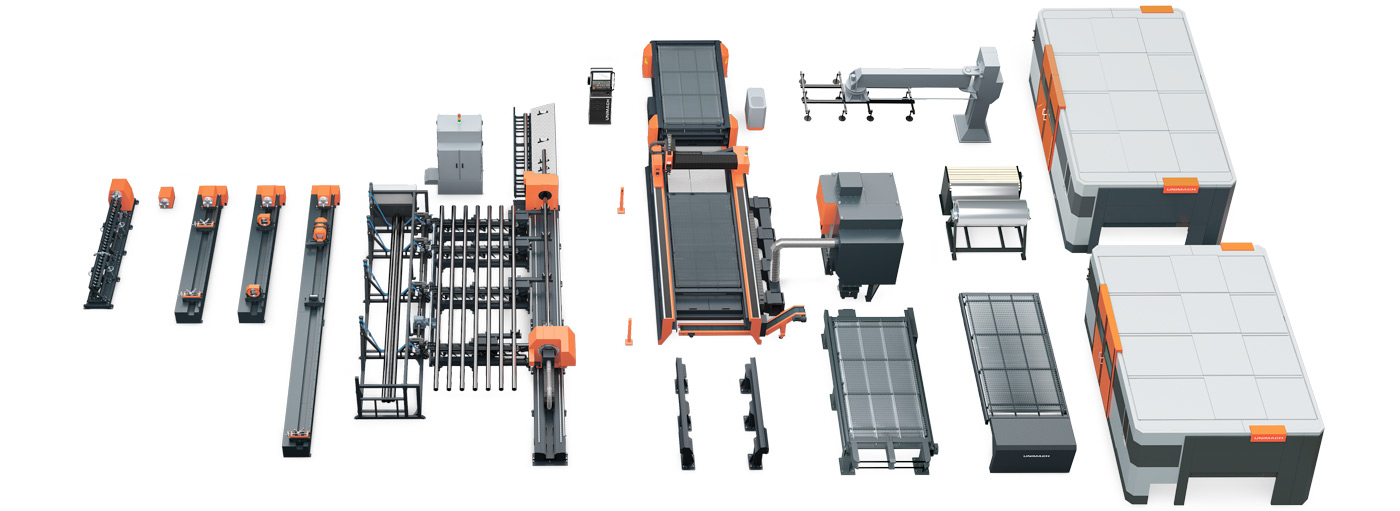

Особенности серии LC Professional M2

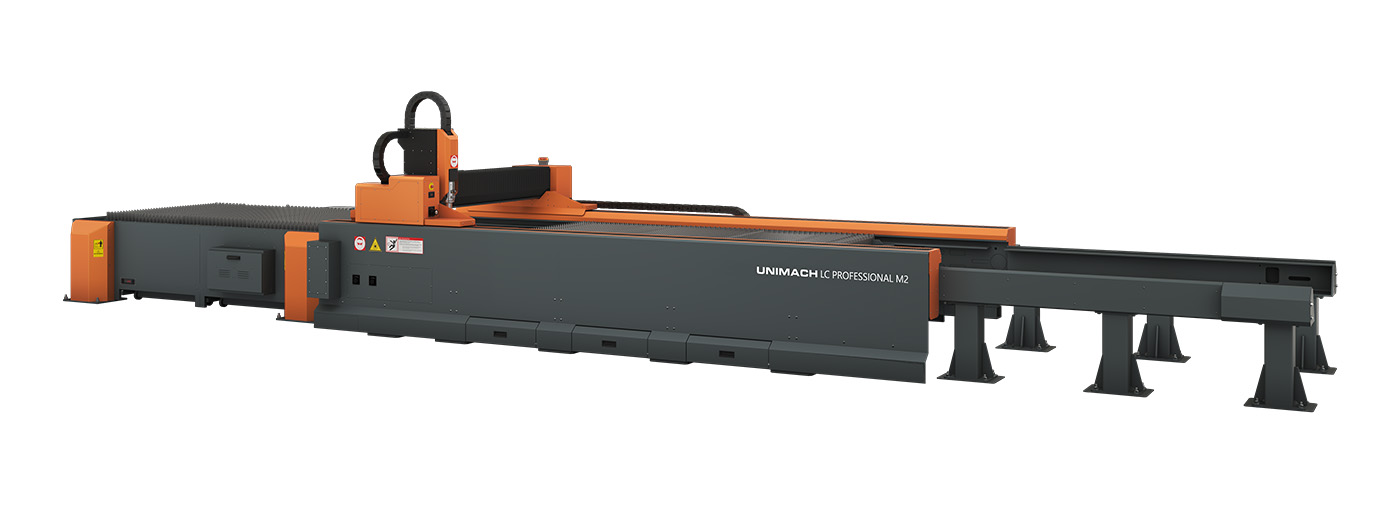

• От станков предыдущей серии LC Professional ML сохранилась принципиальная особенность: возможность удобной загрузки и резки как листового материала, так и заготовок. Реализация данной возможности не помешала поднять уровень искробезопасности путем занижения рабочего поля относительно гофрированной защиты.

• Появилась возможность левостороннего или правостороннего исполнения станка за счет реализации двустороннего размещения челночного стола.
• Применение новейшей измерительной системы, не требующей сервисного обслуживания, кардинально повысило точность и надежность станка.
• Начиная со стандартной комплектации поставляется новая стойка ЧПУ со значительно улучшенным модулем управления.

Стандартная комплектация

• Жёсткая цельносварная термически обработанная фрезерованная станина
• Координатная система портального типа
• Облегчённый композитный портал
• Высокоточные линейные направляющие с интегрированной обратной связью
• Линейный привод осей X,Y
• Система дымоудаления зональная с автоматическим переключением зон
• Иттербиевый волоконный лазер VPG Laserone
• Система охлаждения вода/воздух (чиллер)
• Система контроля фокусного расстояния FoCut
• Лазерная оптическая головка LH-110 с автоматическим приводом линзы

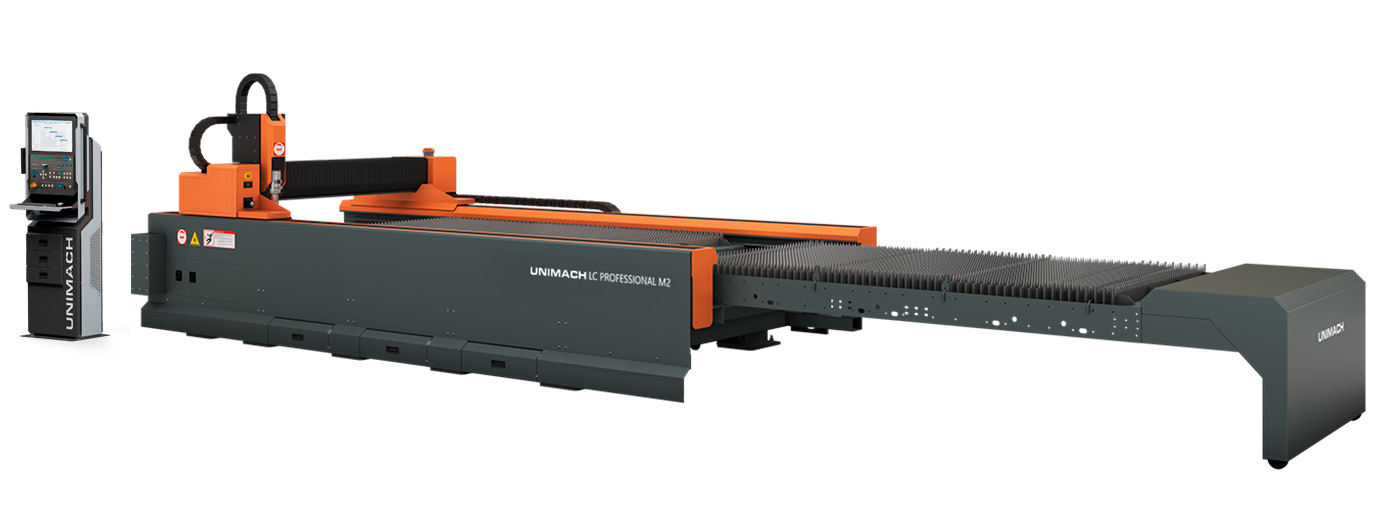

• Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
• Программное обеспечение UniCut
• Автоматизированная выдвижная паллета
• Система управления подачей газов 3-х канальная
• Комплект ЗИП
• Пусконаладочные работы и обучение персонала

Цена зависит от мощности лазерного источника.

Основные преимущества

Лазерный источник

Используемые в установке LC Professional M2 волоконные лазеры обладают неоспоримыми преимуществами перед другими типами лазеров. Во-первых, они не требуют обслуживания, лазер находится в закрытом и опечатанном корпусе, который исключает попадание загрязнений. Также отсутствует необходимость в расходных материалах и высокооплачиваемом обслуживающем персонале. Во-вторых, волоконные лазеры являются самыми надежными среди всех имеющихся типов и обладают настолько большим ресурсом работы, что он не может быть выработан в рамках десятилетия. В-третьих, выходное излучение волоконного лазера отличается очень высоким качеством и стабильностью параметров луча. Кроме всего перечисленного, установленный на станке LC Professional M2 лазер может использоваться при резке высокоотражающих материалов, таких как латунь, алюминий, медь, оцинкованная и нержавеющая сталь, а также позволяет осуществлять не только резку, но и гравировку металла.

Передача и формирование излучения

Передача излучения осуществляется посредством волоконно-оптического тракта, исключающего зеркальные передающие элементы. Таким образом, необходимые расходные материалы сведены к минимуму. Используемая волоконная система характеризуется исключительной надежностью, а срок ее службы сопоставим со сроком службы самого лазера.

Дизайн станка

Мы уделяем особое внимание компоновке и дизайну производимого оборудования для резки металла. Для улучшения организации рабочего места все внешние подключения к станку осуществляются с одной стороны. Кроме того, основные элементы комплекса закрыты кожухами, надежно защищающими узлы и механизмы от грязи и возможных ударных воздействий. Приятный внешний вид установки вносит свой положительный вклад в общую организацию производственного процесса.

Загрузка листа

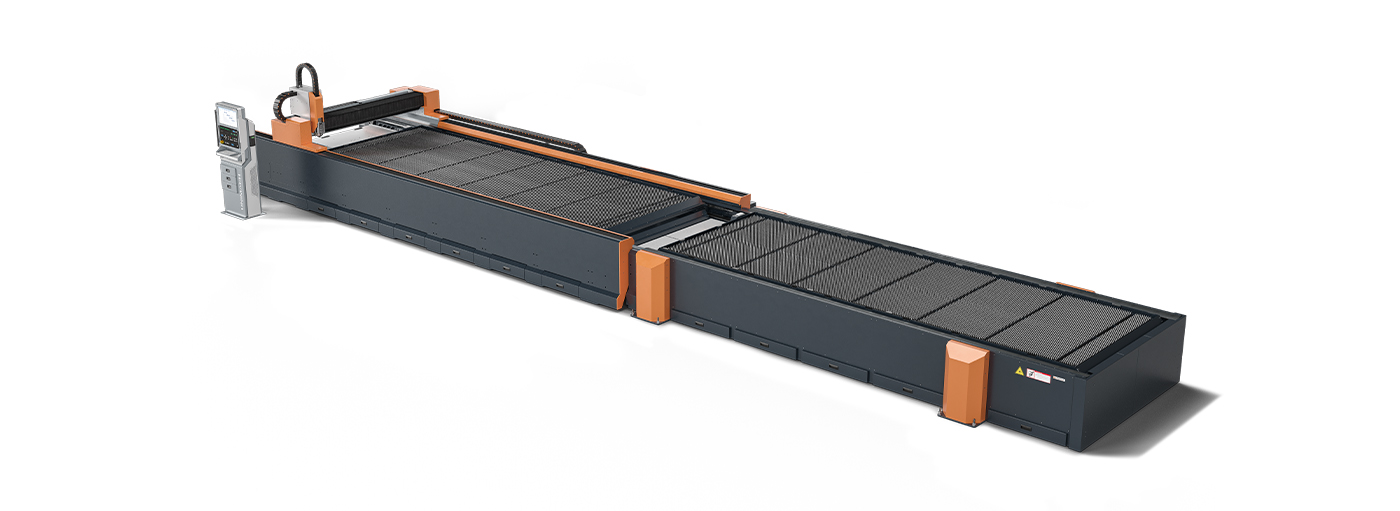

Загрузка листа производится с помощью выдвижной паллеты. При необходимости паллета выходит за пределы зоны резания, обеспечивая удобную и безопасную для целостности станка погрузку листов металла. Опционально на раскройный комплекс LC Professional M2 устанавливается челночный стол, который позволяет существенно повысить производительность и облегчить работу со станком. Система с челночным столом имеет две паллеты, поочередно вводимые в зону обработки. Такая конструкция позволяет осуществлять загрузку и выгрузку заготовок не останавливая станок.

Станина

Станина станка выполнена в виде цельносварной термически обработанной конструкции с последующей фрезерной обработкой. Она совмещает в себе высокую точность изготовления, жесткость, надежность и долговечность конструкции. Станина дополнительно утяжелена, что позволяет ей выдерживать высокие динамические нагрузки.

Приводы и передачи

Одни из наиболее критичных и важных частей станка - механические компоненты и приводы, обеспечивающие движения координатной системы. Установка LC Professional M2 оборудована мощными и надежными линейными моторами, не нуждающимися в обслуживании. Линейный привод позволяет достичь высоких скоростей перемещения, при высоких динамических и точностных характеристиках.

Система смазки

Движущиеся механизмы любого станка нуждаются в регулярной смазке. Но на качественном оборудовании они закрыты защитными кожухами или гофрозащитой, ограничивающими доступ к ним. Для решения данной проблемы мы оснащаем свои станки централизованной системой смазки, оборудованной таймером обслуживания. Когда приходит время производить смазку элементов станка, на стойке ЧПУ появляется сервисное сообщение, напоминающее об этом оператору. Причем сервисному персоналу не придется демонтировать половину защитных кожухов, чтобы добраться до нужных узлов. Достаточно подать смазку через специальные штуцеры на панели центрального узла и подтвердить обслуживание вводом контрольного пароля.

Система дымоудаления

Лазерный комплекс комплектуется зональной системой дымоудаления с автоматическим переключением зон. Система обеспечивает подключение к вытяжной системе только той зоны раскройного стола, в пределах которой в данный момент находится резак. Такое решение позволяет уменьшить требования к производительности вентиляционной системы, и достигнуть максимальной эффективности дымоудаления.

Система охлаждения

Установка LC Professional M2 снабжается системой охлаждения типа вода/воздух (холодильник), которая прекрасно справляется с задачей по охлаждению установки и позволяет избежать затрат на воду.

Система подачи газов

Во время резания металла при помощи лазера необходимо обеспечивать продув зоны резания технологическим газом, поддерживая постоянное давление в зоне резания. Пневматическая система, установленная на раскройном комплексе LC Professional M2 рассчитана на давление 25 атм. Такое давление позволяет производить раскрой цветных металлов и получать на них качественный рез. Системы подачи газа, рассчитанные на давление до 10 атм., существенно ограничивают возможности по применению лазерных установок. Опционально на станках LC Professional M2 доступна автоматическая газовая консоль, которая имеет интегрированный в ЧПУ комплекса интерфейс, позволяет дистанционно переключать входы газов и устанавливать давление газа в зоне резания, проводить мониторинг текущего состояния системы. Также, консоль автоматически переключает режущий газ и устанавливает его давление при выборе материала из библиотеки без вмешательства оператора.

Технические характеристики

Источник излучения

• Тип: иттербиевый волоконный лазер
• Мощность, Вт: 1000-20000
• Модель лазерного излучателя и предельно возможные обрабатываемые толщины х/к стали Ст3ПС, продув кислородом, без предъявления требований по качеству и шероховатости реза:

  VPG Laserone 1000W ≈ 10 мм
  VPG Laserone 6000W ≈ 30 мм
  VPG Laserone 8000W ≈ 32 мм
  VPG Laserone 10000W ≈ 35 мм
  VPG Laserone 20000W ≈ 60 мм


Параметры точности*

• Точность позиционирования по всем осям, мм: ±0,03
• Повторяемость позиционирования, мм: ±0,02

* Достигаемая точность обработки зависит от типа заготовки, предварительной обработки, размера листа и положения заготовки в рабочей зоне. В соответствии со стандартом VDI/DGQ 3441 длина измерения соответствует 1 м.

Скорости и ускорения

• Скорость свободных перемещений по осям X, Y, Z (м/мин): до 200
• Ускорение/торможение по осям X, Y, Z: до 3 G
• Максимальные обрабатываемые толщины металлов:

  Сталь: до 35 мм
  Алюминий: до 35 мм
  Нержавеющая сталь: до 40 мм


Линейные оси

Ось Х: Линейный привод с прецизионной измерительной шкалой
Ось Y: Линейный привод с прецизионной измерительной шкалой
Ось Z: Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
