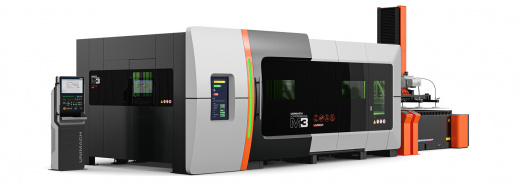

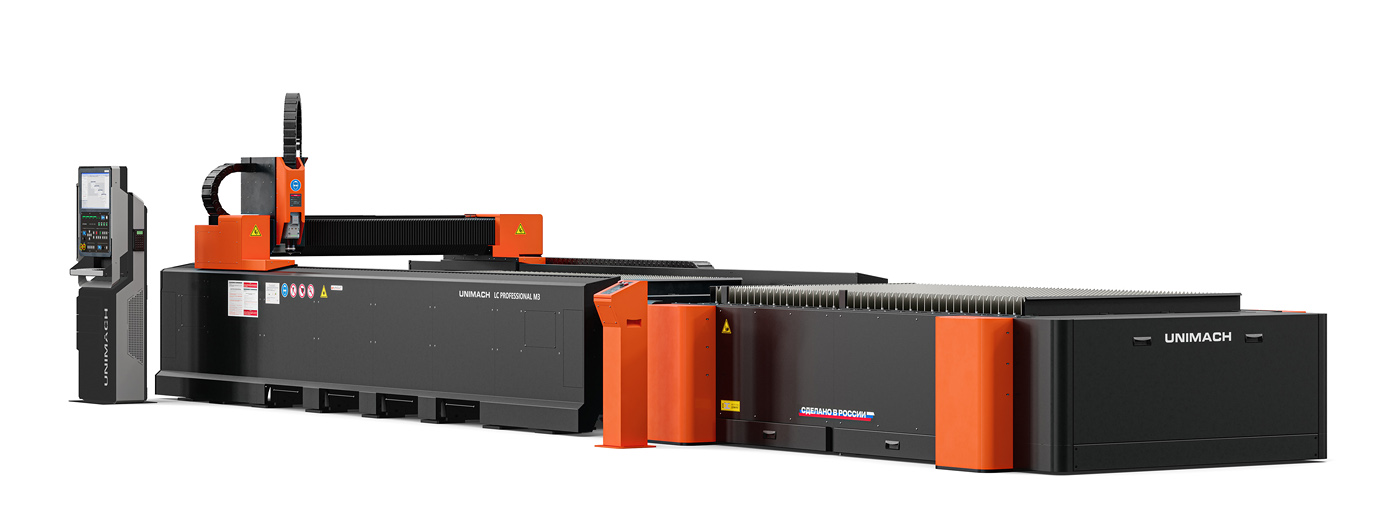

Станок лазерной резки листовых металлов LaserCut Professional M3

Комплекс лазерной резки LC Professional — высокопроизводительное решение для средних и крупных предприятий, позволяющее работать в непрерывном режиме с высокой загрузкой оборудования. Использование линейных приводов повышенной мощности позволяет достигать выдающихся скоростных и динамических характеристик. Станок может эксплуатироваться со всеми опциями автоматизации производства компании Unimach, комплектоваться кабинетной защитой, а также модулями раскроя трубы.

Станки Unimach имеют заключение Министерства промышленности и торговли, подтверждающее производство всех лазерных станков, выпускаемых компанией, на территории Российской Федерации.

Особенности серии LC Professional M3

• Линейные приводы повышенной мощности для обеспечения высоких динамических и скоростных характеристик;
• Сохранилась возможность левостороннего или правостороннего исполнения станка за счет реализации двустороннего размещения челночного стола;
• Внесены существенные изменения в конструкцию станины, благодаря которым поглощается больший спектр паразитных колебаний. Дополнительные технические решение позволяют использовать станок с излучателями высокой мощности (до 40 кВт);

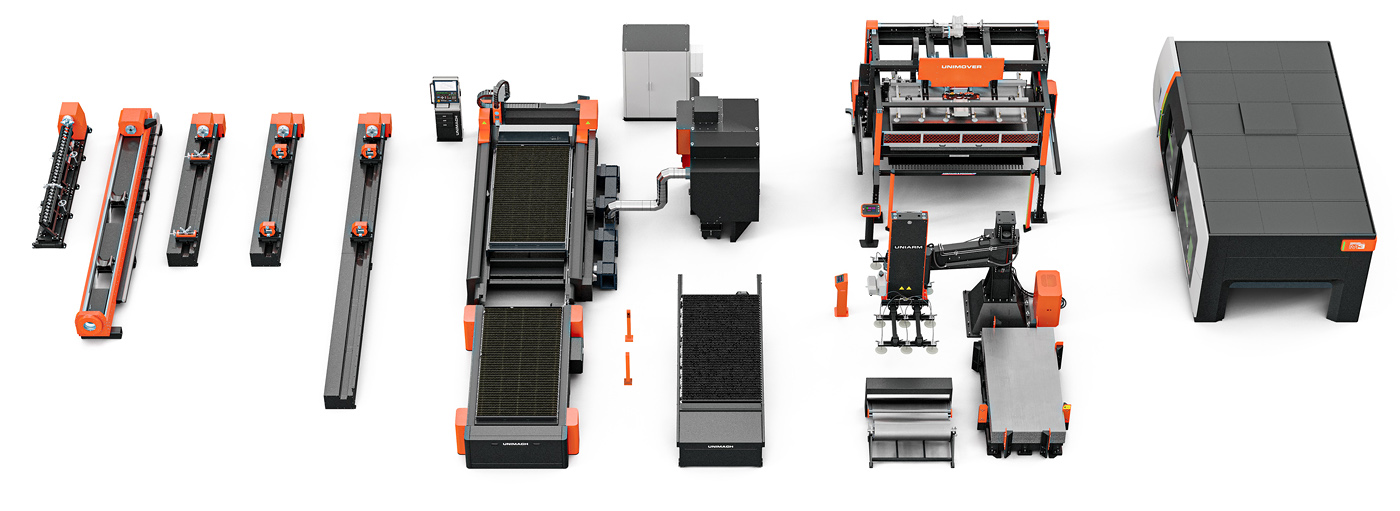

• За счет расширения возможностей автоматизации резки существенно повышена функциональность оборудования. Станок совместим с системами автоматизации UniMover и UniArm;
• Использование мощного линейного привода вкупе с лазерной оптической головкой LH-201 и программным обеспечением UniCut позволило увеличить производительность и эксплуатационную надежность оборудования;
• Гарантия 24 месяца без ограничения ресурса наработки.

Стандартная комплектация

• Жёсткая цельносварная термически обработанная фрезерованная станина
• Координатная система портального типа
• Облегчённый композитный портал
• Высокоточные линейные направляющие с интегрированной обратной связью
• Линейный привод осей X,Y
• Система дымоудаления зональная с автоматическим переключением зон
• Иттербиевый волоконный лазер VPG Laserone
• Система охлаждения вода/воздух (чиллер)
• Система контроля фокусного расстояния FoCut
• Лазерная оптическая головка LH-201 с автоматическим приводом линзы
• Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
• Программное обеспечение UniCut
• Система машинного зрения UniVision
• Автоматизированная выдвижная паллета
• Система управления подачей газов 3-х канальная
• Комплект ЗИП
• Пусконаладочные работы и обучение персонала

Стоимость зависит от мощности лазерного источника.

Основные преимущества

Лазерный источник

Станки Unimach оснащены оптоволоконными лазерами производства НТО «ИРЭ-полюс». Их излучатели и передающие тракты изолированы от окружающей среды таким образом, что попадание загрязнений в систему генерации и передачи излучения полностью исключено. Эти лазеры не требуют обслуживания в течение всего срока эксплуатации, их эксплуатационный ресурс значителен, а излучение отличается высоким качеством и стабильностью параметров.

Лазеры, которыми оснащаются станки Unimach, режут не только углеродистую сталь. Располагая улучшенной защитой от отражённого излучения, они пригодны для резки высокоотражающих материалов, таких как латунь, алюминий, медь и оцинкованная сталь. Также они могут использоваться для нанесения гравировки на металлические поверхности.

Оптическая головка

Unimach оснащает свои станки оптическими головками LH-201 собственного производства. Они отличаются безотказностью, удобством эксплуатации и широким функционалом. Многочисленные датчики, расположенные в головке позволяют контролировать все необходимые контрольные параметры работы, а светодиодная система индикации позволяет быстро и удобно получать всю необходимую информацию о текущем состоянии головки.

Дизайн станка

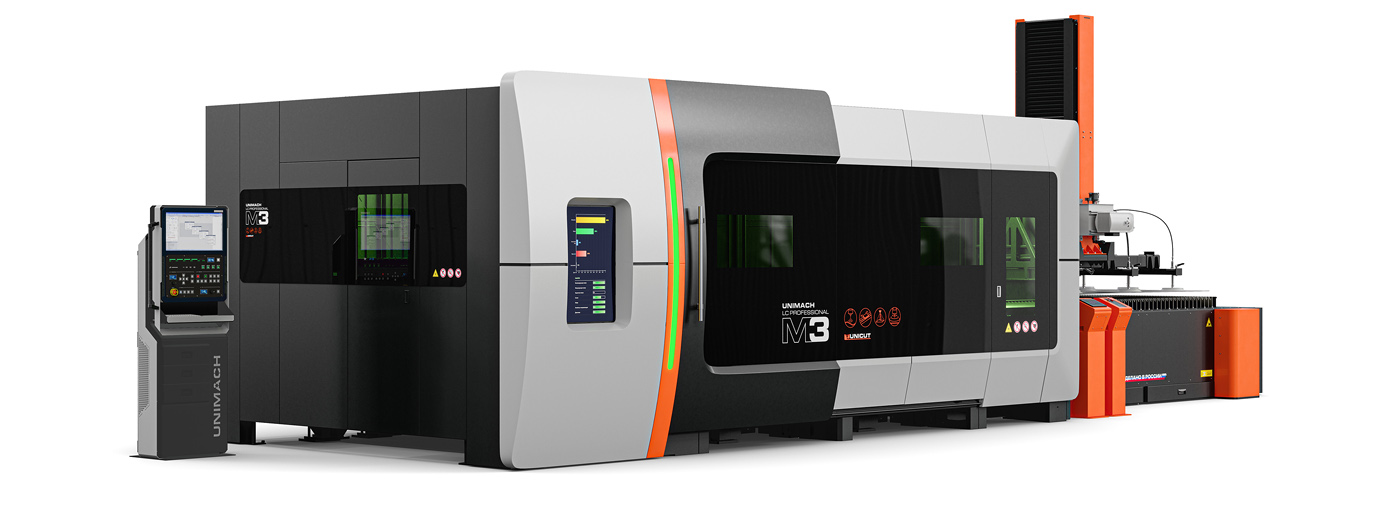

Компоновка станка отличается упорядоченностью: большинство его компонентов — лазерный источник, блок охлаждения, шкаф автоматики и прочие — собраны в единую конструкцию. Все внешние подключения к станку осуществляются с одной стороны. Такое решение обеспечивает экономию места и снижает вероятность различного рода инцидентов, негативно влияющих на производительность и безопасность. Станки LC Professional M3 могут производиться в лево- или правостороннем исполнении — по желанию заказчика.

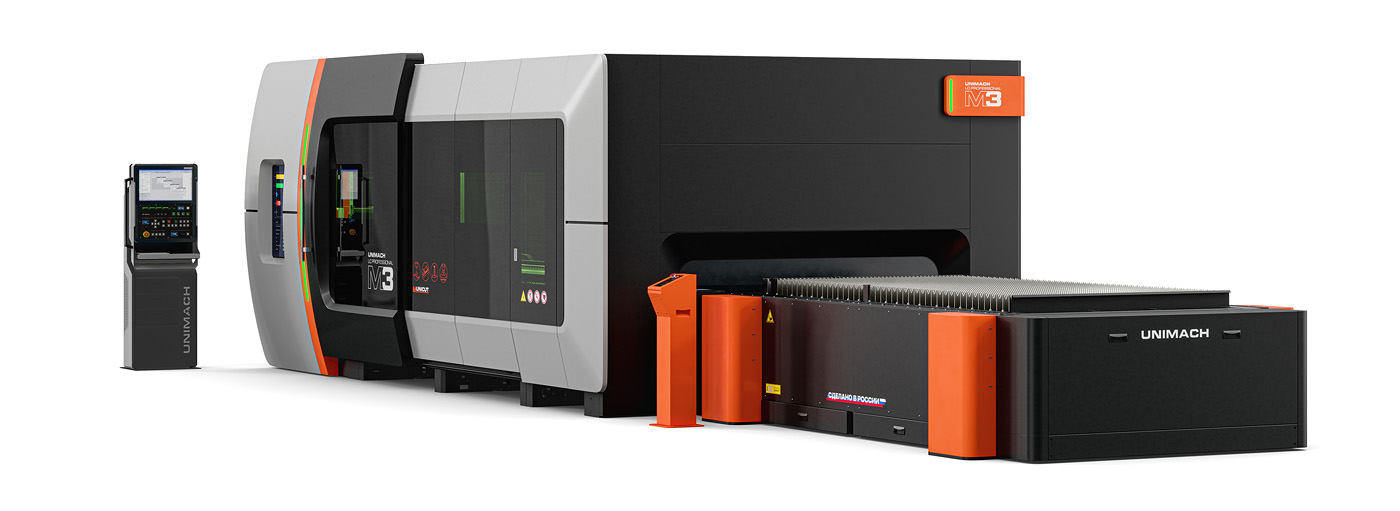

Станки оснащаются улучшенной стойкой ЧПУ с расширенным эргономичным кнопочным блоком управления и дополнительной системой индикации режимов.

Станина

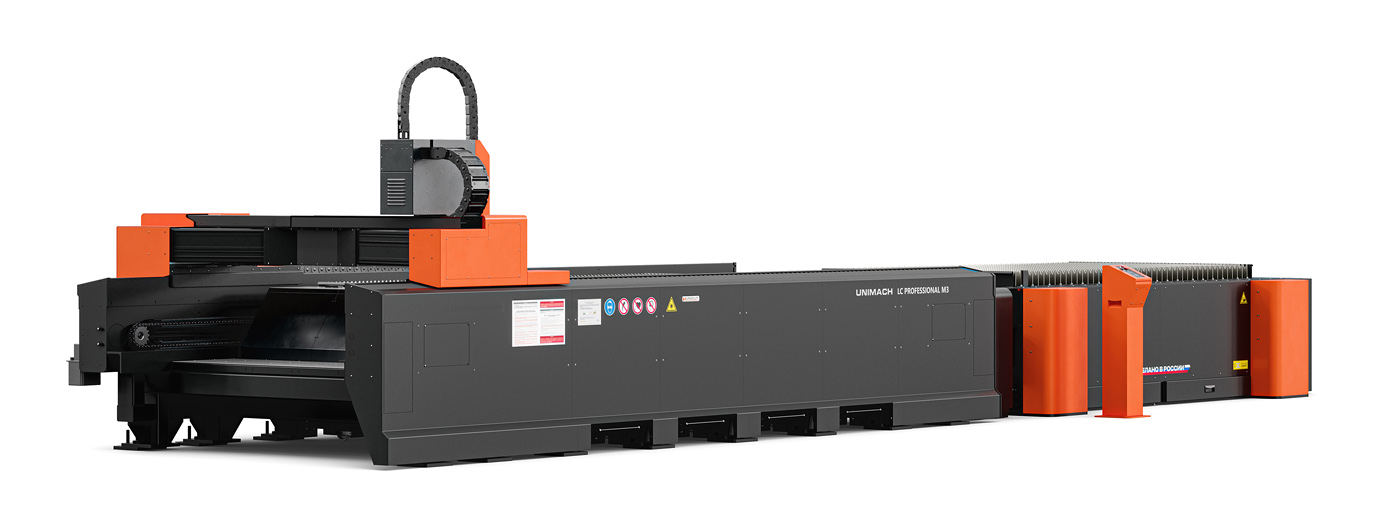

Цельносварная фрезерованная станина обладает повышенной жесткостью и толщиной стенок, позволяющей обрабатывать на станке толстолистовые заготовки и устанавливать излучатели высокой мощности. Многозональная система вытяжки с автоматическими пневмозаслонками эффективно производит отвод продуктов горения металла, а компоновка поддонов для сбора заготовок позволяет удобно эксплуатировать компплекс как с использованием систем автоматизации, так и без них.

Оптимизация загрузки-выгрузки

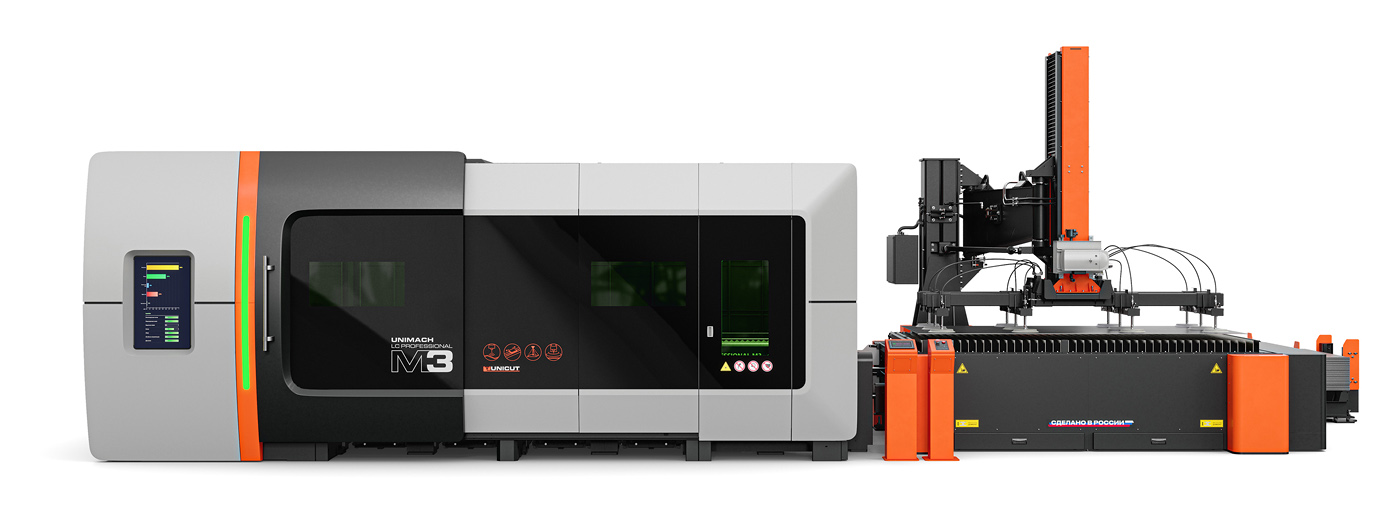

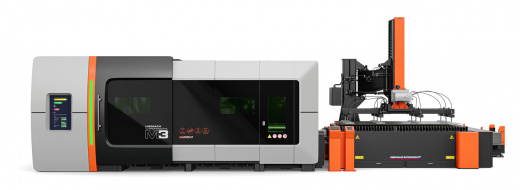

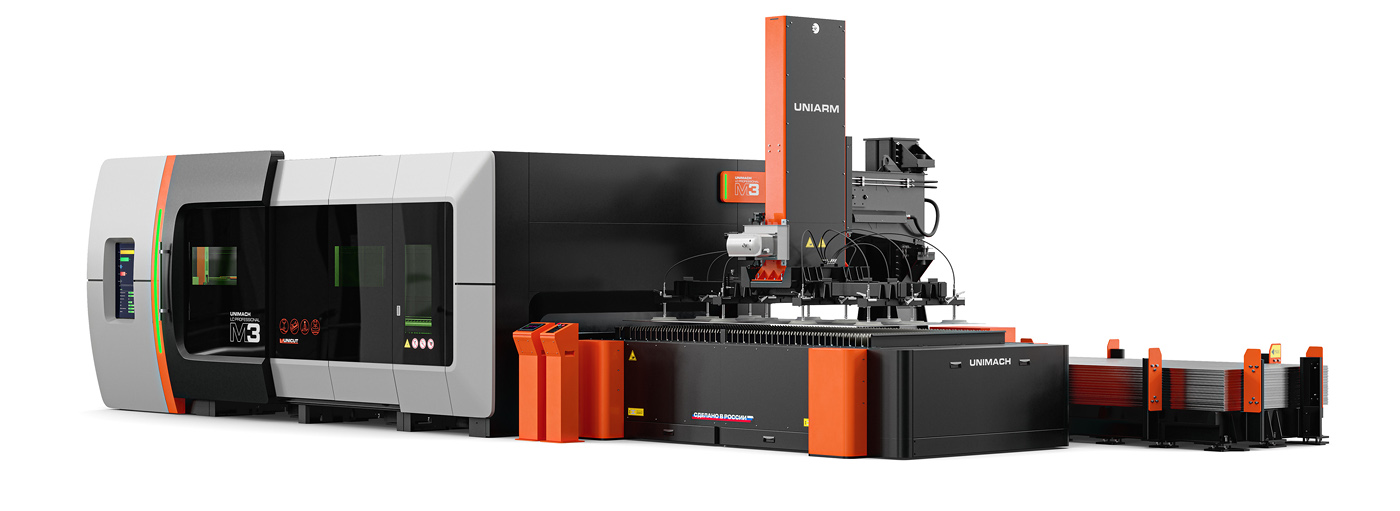

Опционально раскройный комплекс LC Professional M3 оборудуется системой сменных челночных столов, вводимых в рабочую зону строго поочередно: пока на одном столе производится раскрой листа, на другом происходит разборка результатов раскроя и погрузка нового листа. Таким образом, загрузка-выгрузка производится без прерывания процесса резки. Как следствие, длительность вынужденных простоев резко сокращается, а производительность растёт. Опционально возможно использование станка с системами автоматической погрузки-разгрузки листа UniMover или консольным погрузчиком листа UniArm.

Централизованная система смазки

Подвижные соединения оборудования требуют регулярной смазки. Станки Unimach оборудованы централизованной системой автоматической смазки подвижных узлов, использующей пропорциональные клапаны давления. В отличие от дешевых массовых решений, данная система позволяет производить смазку каждого узла строго необходимым количеством смазывающей жидкости при том в строго заданное для этого узла регламентное время. Это позволяет избежать излишнего замасливания узлов и поддерживать их в чистоте и порядке.

Система охлаждения

Станки Unimach оснащаются системами охлаждения (чиллерами) собственной разработки Unimach. Эти устройства обеспечивают эффективное водяное охлаждение источника излучения, оптического тракта и режущей головы. Чиллеры Unimach обладают двумя независимыми охлаждающими контурами, что позволяет поддерживать раздельные температуры в оптической головке и в прочих системах станка. Это решение повышает надежность работы оборудования и исключает возможность запотевания оптики оптической головки.

Система дымоудаления

Станок оснащён зональной системой дымоудаления: его рабочее пространство разделено на зоны, и в каждый момент времени вытяжка осуществляется лишь из той зоны, где осуществляется резка. Такое решение гарантирует существенное повышение эффективности дымоудаления при одновременном снижении эксплуатационных затрат.

Система подачи газов

Раскройный комплекс LC Professional M3 оснащён автоматической трёхканальной газовой консолью с интерфейсом, интегрированным в ЧПУ комплекса. Он позволяет дистанционно переключать входы газов, устанавливать давление газа в зоне резания и проводить мониторинг состояния системы. Оператору достаточно выбрать в библиотеке материал, подлежащий обработке, а консоль автоматически подключит требуемый газ и установит необходимое давление. Использование консоли обеспечивает высокое качество резки, а в случаях, когда необходимы частые смены технологического газа, позволяет экономить время, способствуя тем самым росту производительности. Опционально возможна установка консоли на четыре рабочих газа.

Программное обеспечение UniCut

Разрабатывая станки компания Unimach создаёт и программное обеспечение для них. Инженеры, проектирующие станки, и программисты, пишущие программы для этих станков, работают в постоянном контакте и непрерывно обмениваются идеями по дальнейшему совершенствованию оборудования.

Программное обеспечение UniCut, созданное с учётом особенностей станков Unimach, позволяет в полной мере использовать заложенные в них возможности. Оно комфортно, безотказно и обеспечивает максимально эффективную работу всех компонентов раскройного комплекса.

Технические характеристики

Источник излучения

• Тип: иттербиевый волоконный лазер
• Мощность, Вт: 1000-20000
• Модель лазерного излучателя и предельно возможные обрабатываемые толщины х/к стали Ст3ПС, продув кислородом, без предъявления требований по качеству и шероховатости реза:

  VPG Laserone 4000W ≈ 24 мм
  VPG Laserone 6000W ≈ 30 мм
  VPG Laserone 8000W ≈ 32 мм
  VPG Laserone 10000W ≈ 35 мм
  VPG Laserone 20000W ≈ 60 мм
  VPG Laserone 40000W ≈ 80 мм


* - Указаны предельно возможные обрабатываемые толщины х/к стали Ст3ПС, продув кислородом, без предъявления требований по качеству и шероховатости реза.

Общие характеристики

• Модель: LC Professional M3 3015 или LC Professional M3 6020
• Зона обработки (мм): 3020x1520 или 6000x2000
• Макс. нагрузка на стол (зависит от модели стола), кг: 800 - 2200 или 2100 - 5600

Параметры точности*

• Точность позиционирования по всем осям, мм: ±0,03
• Повторяемость позиционирования, мм: ±0,02

  * Достигаемая точность обработки зависит от типа заготовки, предварительной обработки, размера листа и положения заготовки в рабочей зоне. В соответствии со стандартом VDI/DGQ 3441 длина измерения соответствует 1 м.

  Скорости и ускорения

  • Скорость свободных перемещений по осям X, Y, Z (м/мин): до 250
  • Ускорение/торможение по осям X, Y, Z: до 4 G
  • Максимальные обрабатываемые толщины металлов:

    Сталь: до 80 мм
    Алюминий: до 80 мм
    Нержавеющая сталь: до 90 мм


  Линейные оси

  • Ось Х: Линейный привод с прецизионной измерительной шкалой
  • Ось Y: Линейный привод с прецизионной измерительной шкалой
  • Ось Z : Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
